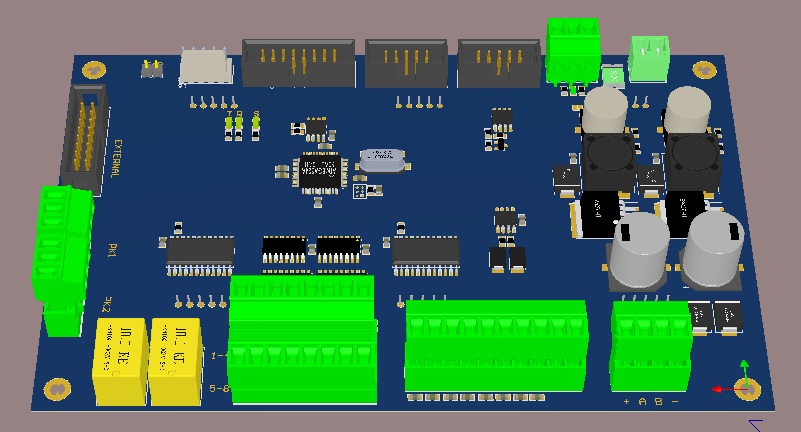

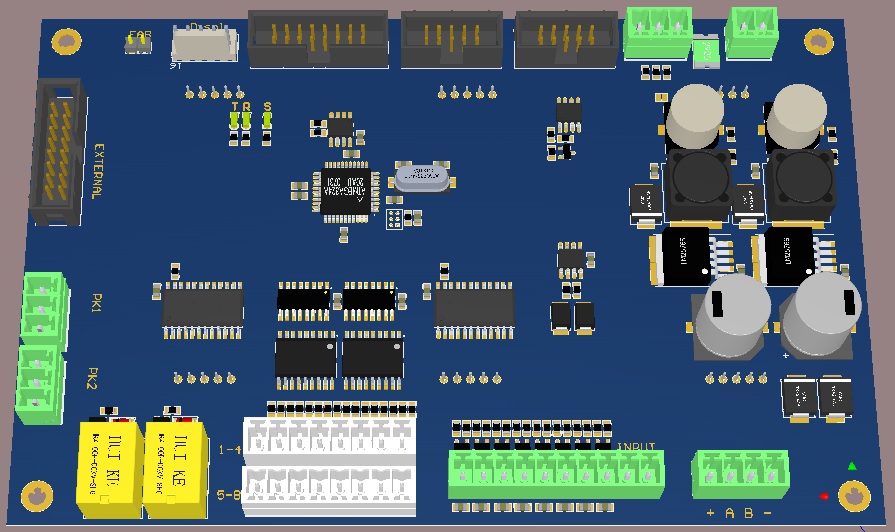

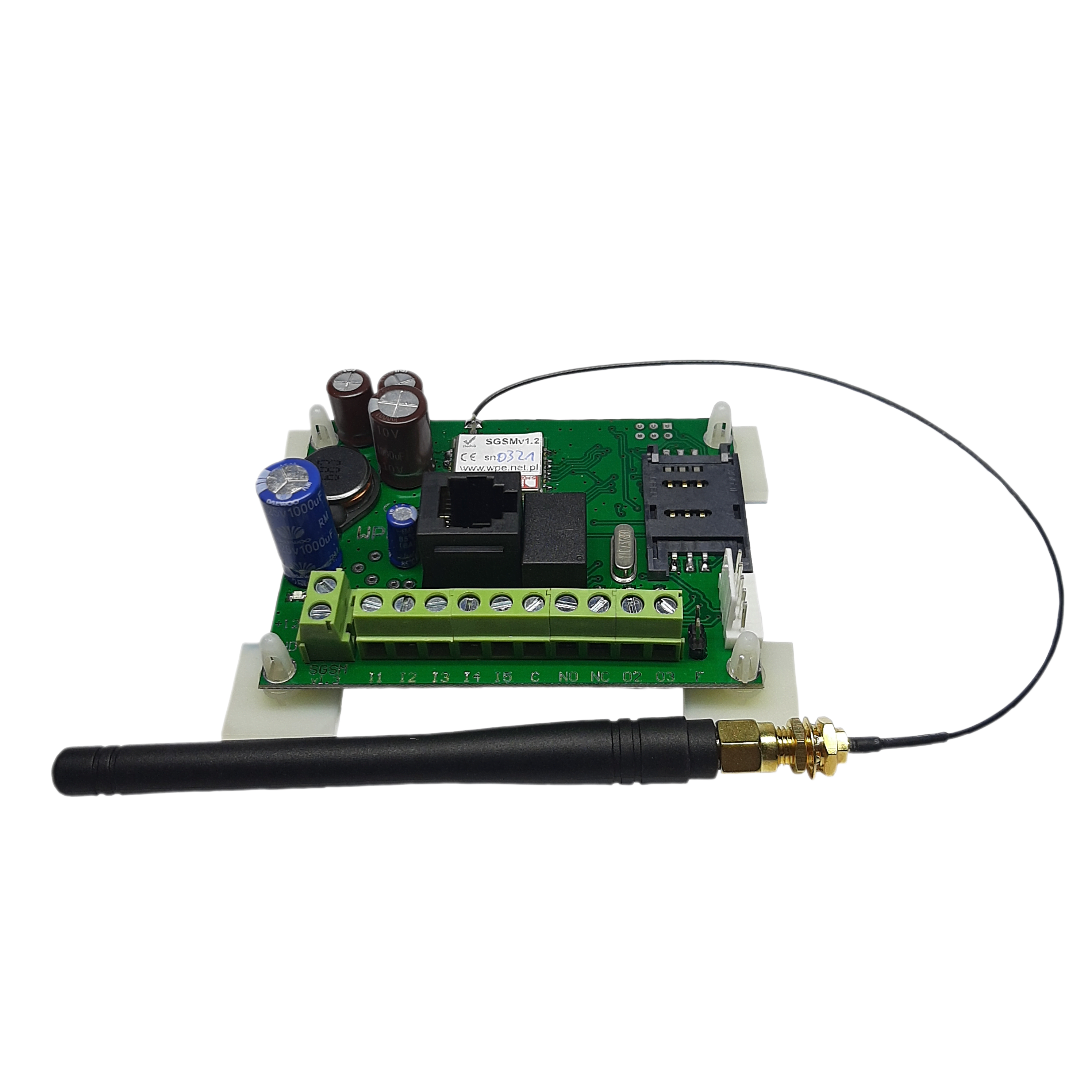

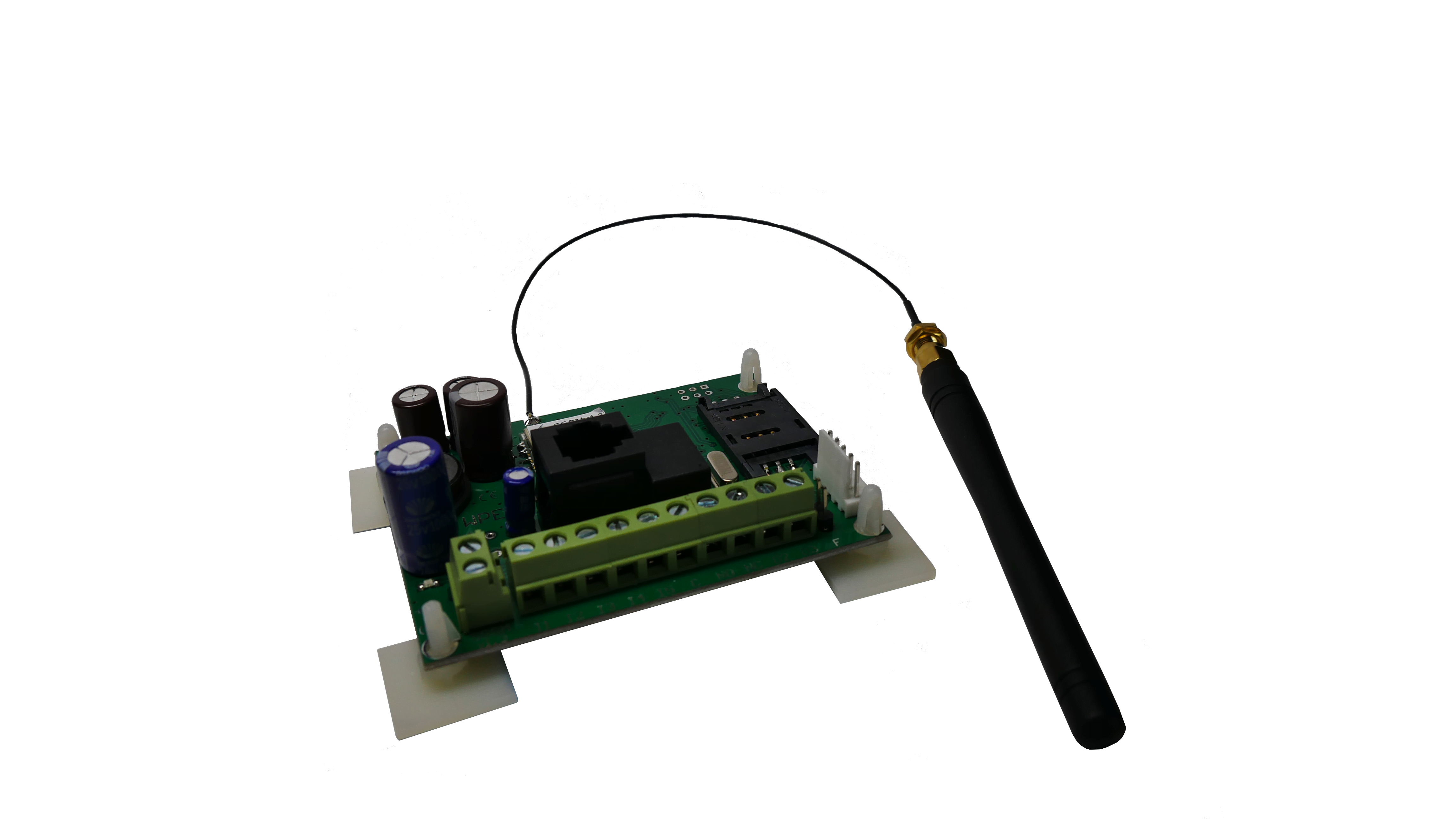

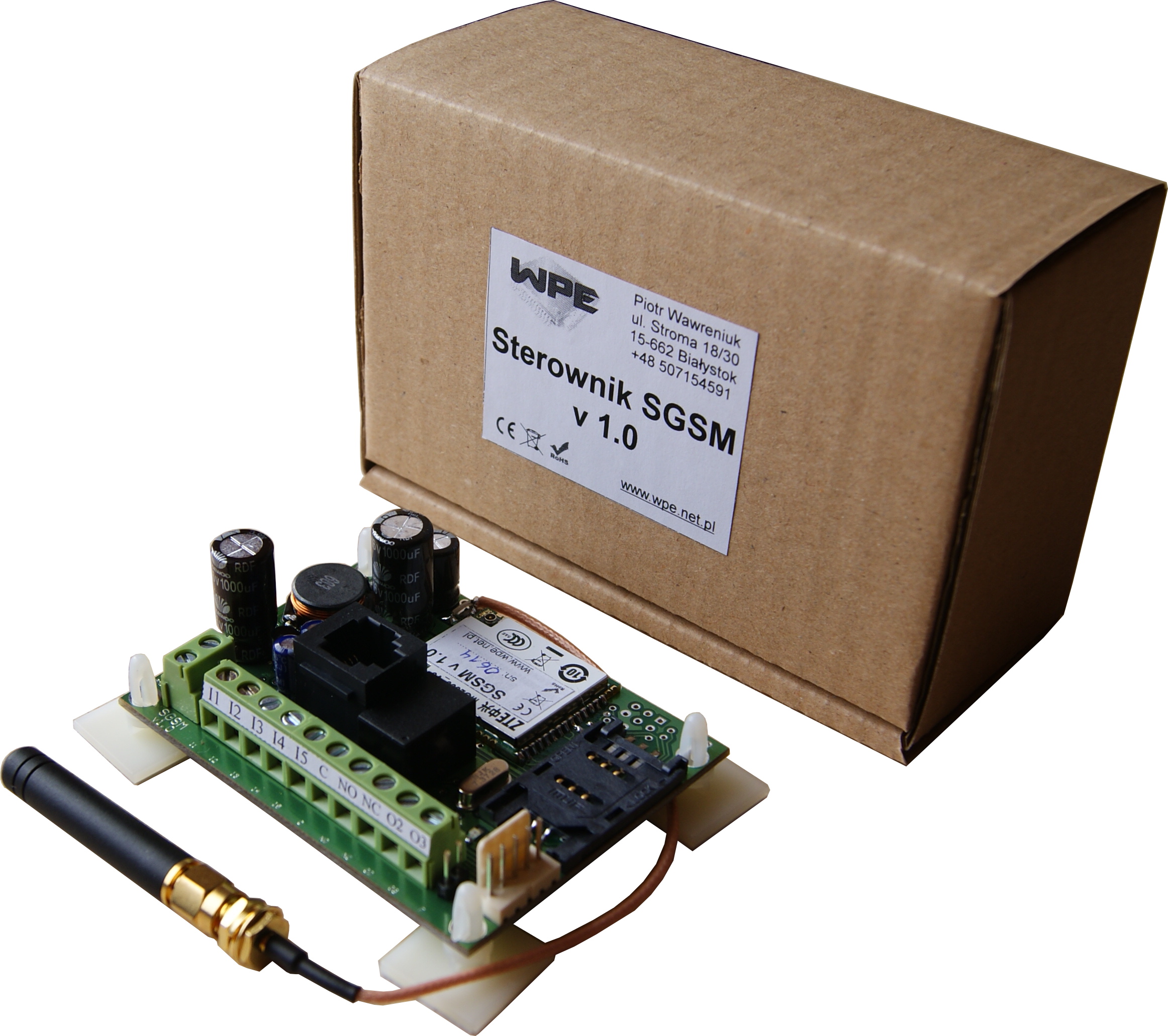

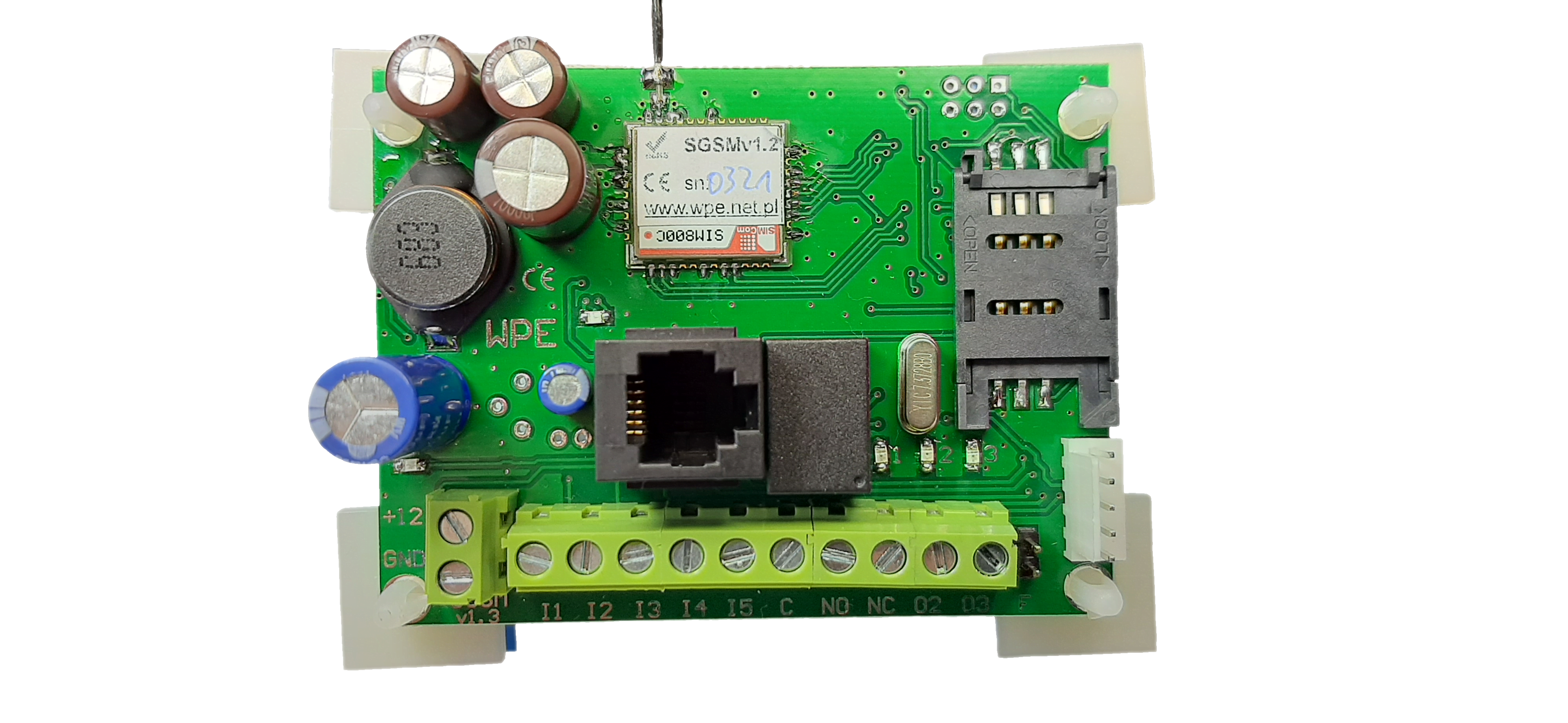

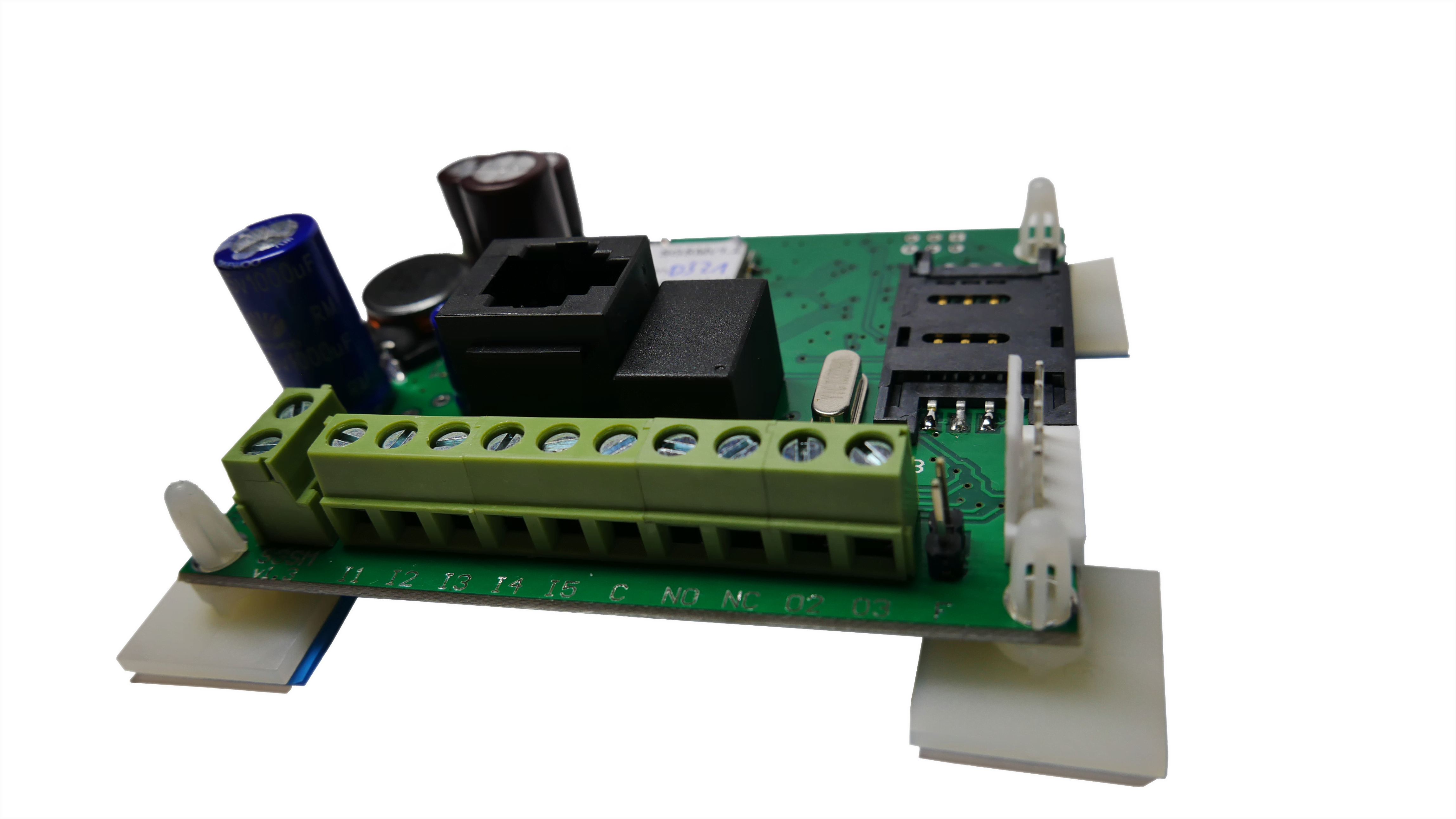

Sterownik SGSM

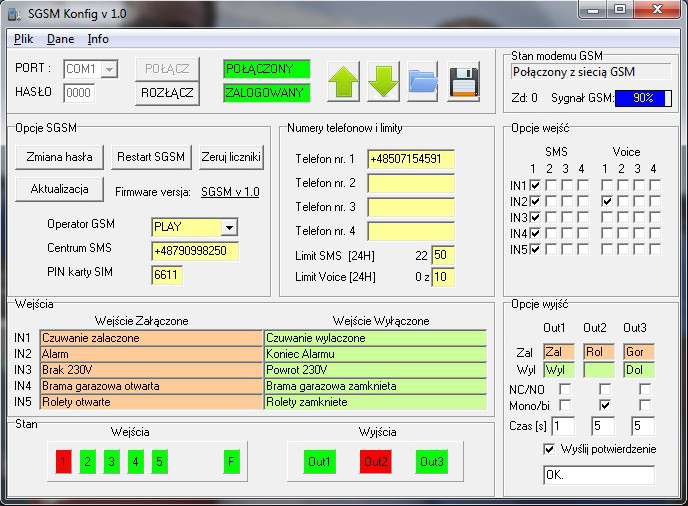

SGSM to mikroprocesorowe urządzenie oparte na przemysłowym modemie GSM pracującym w paśmie 2G. Dzięki zastosowaniu nowoczesnych podzespołów powstało bardzo tanie a zarazem funkcjonalne urządzenie o wszechstronnym zastosowaniu. Sterownik GSM wykorzystuje technologię SMS i VOICE (połączenia głosowe). Jest w pełni konfigurowany z poziomu komputera PC za pomocą łatwej w obsłudze aplikacji SGSM_konfig.





Parametry sterownika SGSM:



  • funkcja mini centralki alarmowej

  • 5 wejść dwustanowych

  •  1 wyjście przekaźnikowe (30VDC/1A, 125VAC/1A)

  •  2 wyjścia typu OC

  • złącze do podłączenia syntezera mowy

  • złącze serwisowe do programowania z poziomu komputera PC

  • funkcja bootloadera czyli wymiana firmware

  • temperatura pracy -40 do +85

  • zasilanie DC +10,5V...14,5V / 20mA

         (na specjalne zamówienie wersja 24V ,                                            DC +10,5V...28,5V )





Pobudzenie wejścia (zwarcie do masy) powoduje wysłanie zaprogramowanej treści SMS pod wybrany numer telefonu i/lub wykonanie połączenia głosowego i odtworzenie komunikatu głosowego z syntezera mowy.

Sterowanie wyjściami odbywa się przez SMS. Możliwe jest zaprogramowanie wyjść jako mono stabilne lub bistabilne w funkcji NO/NC.

SGSM z powodzeniem można zastosować jako sterownik systemu alarmowego, bramy garażowej, oświetlenia domowego lub jako element inteligentnego domu. W łatwy sposób SGSM można zamienić w prostą centralkę alarmową (szczegóły w dokumentacji "SGSM jako mini centralka alarmowa"






Karta Katalogowa

Instrukcja instalacji

Program SGSM konfig v1.81 (ZIP)

SGSM Firmware v1.8 modem ZTE

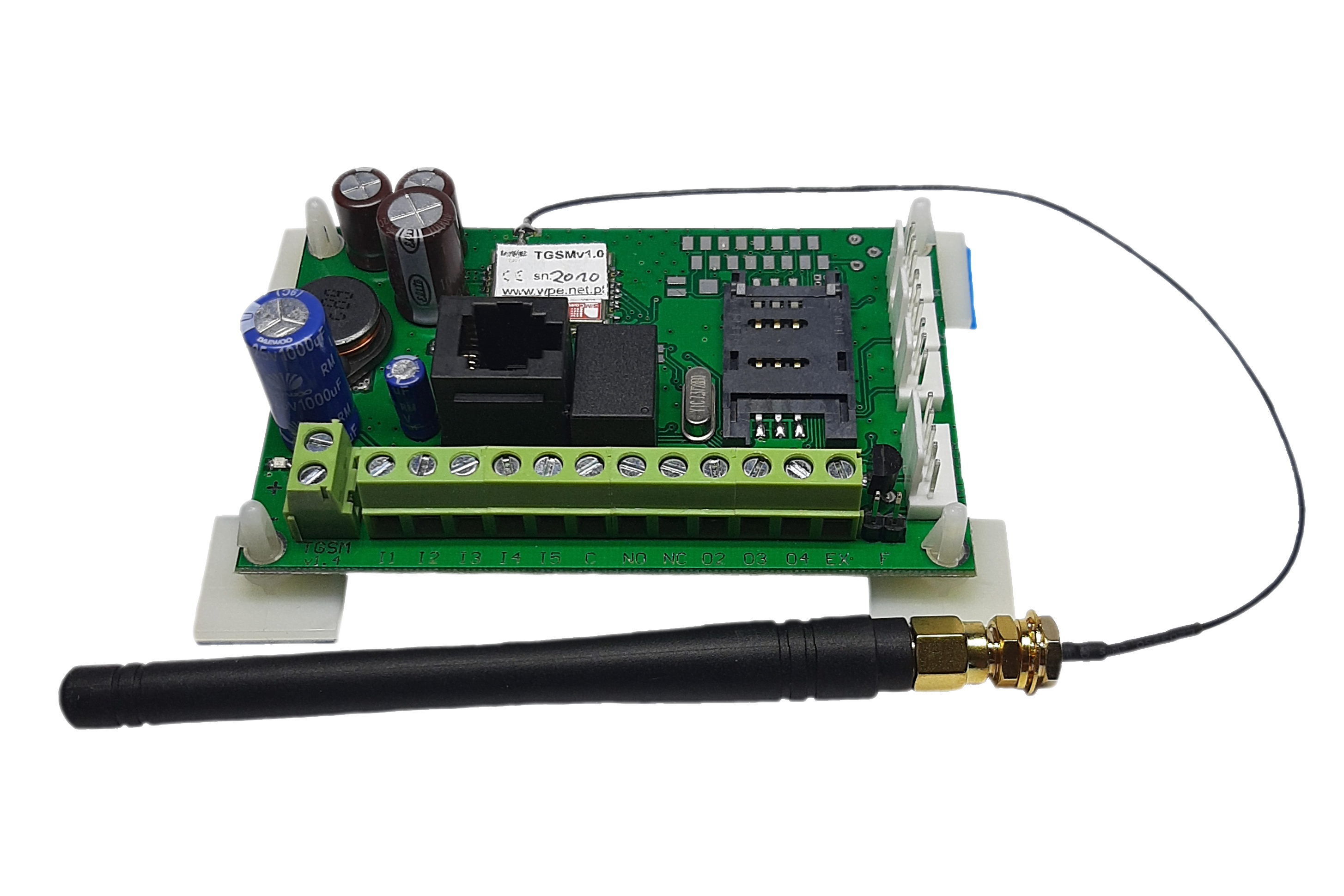

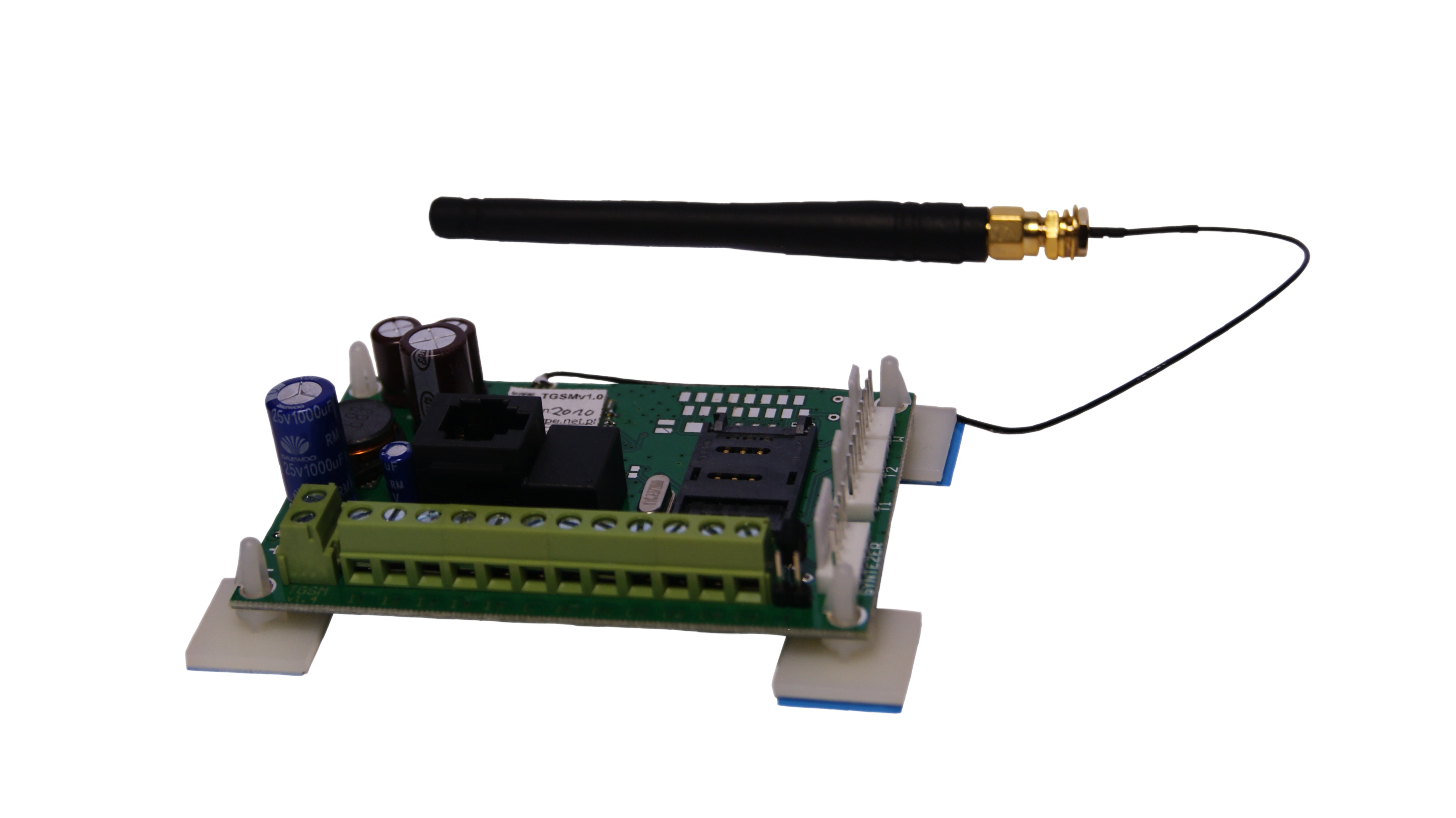

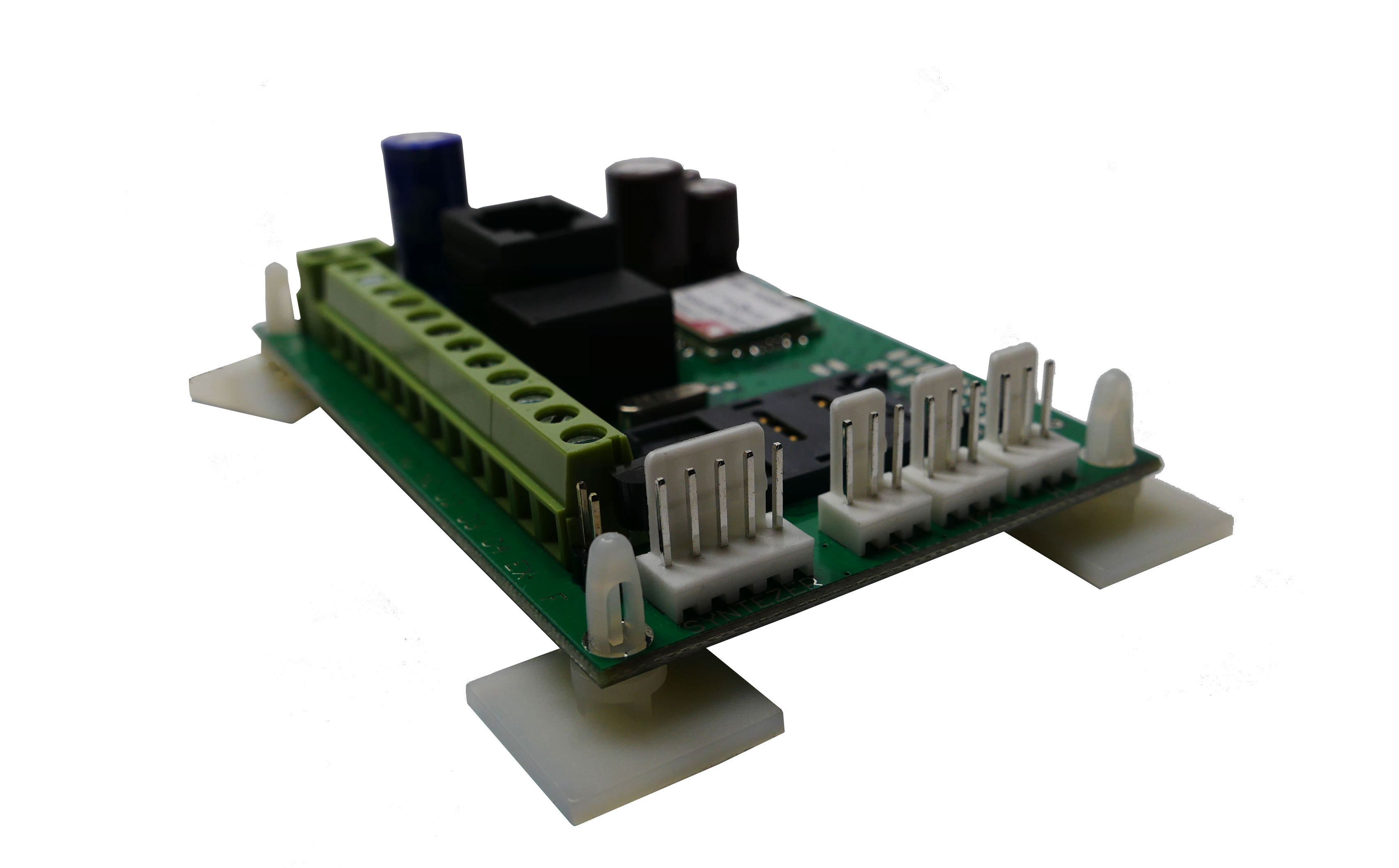

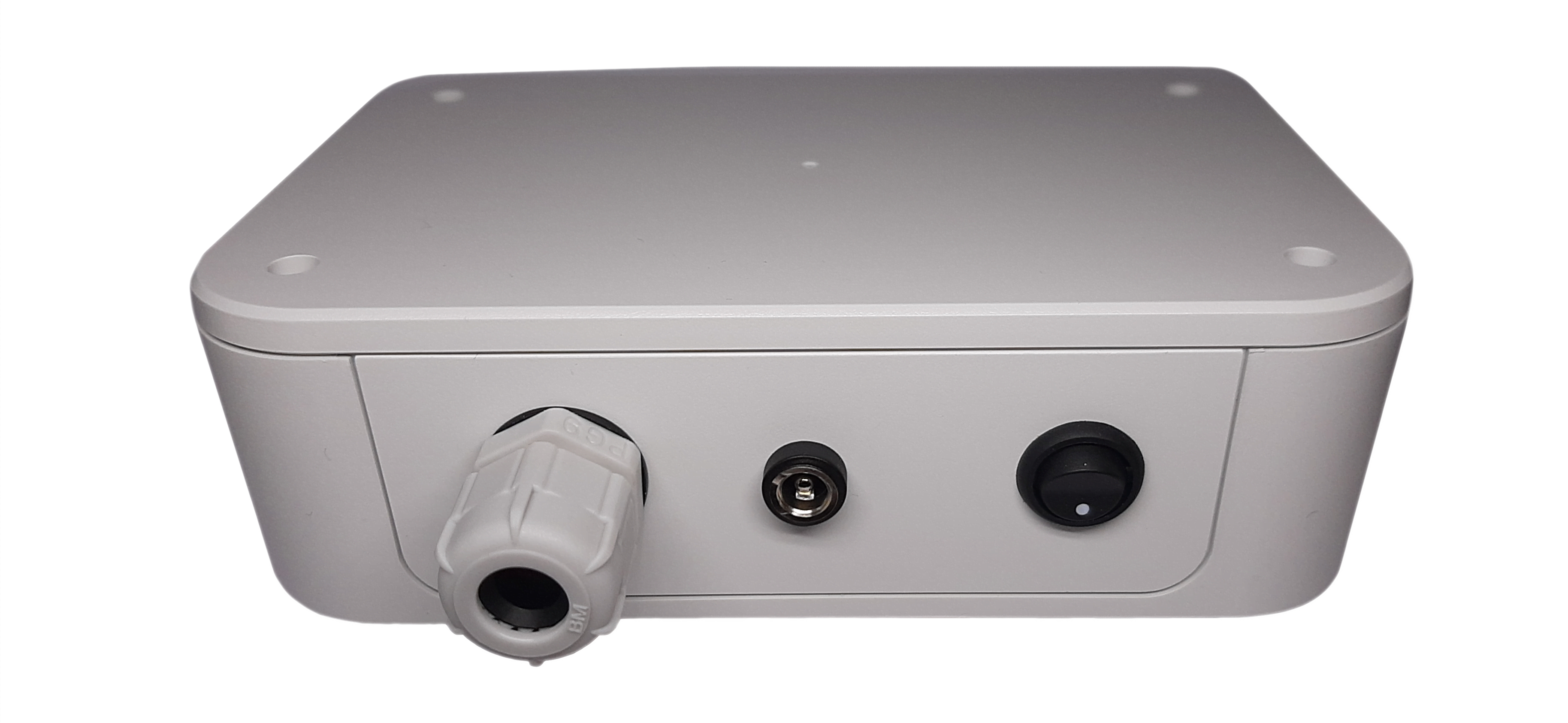

Sterownik TGSM



Sterownik TGSM powstał na bazie doświadczeń zdobytych przy konstrukcji sterownika SGSM jednocześnie rozszerzając jego funkcjonalność o nowe funkcje a przy tym zachowując niską cenę.

TGSM oprócz typowych wejść i wyjść został wyposażony w trzy dedykowane wejścia dla precyzyjnych czujników temperatury i czujnika wilgotności. Dodatkowo TGSM mierzy napięcie zasilania na zaciskach. Posiada również wejście analogowe które można wykorzystać do podłączenia innych czujników. Modem GSM pracuje w sieci 2G.



Parametry sterownika TGSM:



  • obsługa 2 czujników temperatury CT-1.

  • obsługa czujnika wilgotności i temperatury DHT22

  • funkcja termostatu (wyjścia sterowane progami temperatur i wilgotności)

  • wejście analogowe ogólnego przeznaczenia (np. do podłączenia przemysłowych czujników gazu, ciśnienia, wilgotności, wykrywanie obecności zasilania AC itp)

  • pomiar napięcia zasilania na zaciskach wejściowych

  • 5 wejść dwustanowych

  • 4 wyjścia (1 przekaźnikowe, 3 typu OC)

  • złącze do podłączenia syntezera mowy

  • złącze do programowania za pomocą komputera PC

  • temperatura pracy -40 do +85

  • zasilanie DC +10,5V...14,5V / 20mA

Karta katalogowa

Instrukcja instalacji

TGSM firmware v1.2

Pobudzenie wejścia (zwarcie do masy) powoduje wysłanie zaprogramowanej treści SMS pod wybrany numer telefonu i/lub wykonanie połączenia głosowego i odtworzenie komunikatu głosowego z syntezera mowy.

Sterowanie wyjściami odbywa się przez SMS. Możliwe jest zaprogramowanie wyjść jako mono stabilne lub bistabilne w funkcji NO/NC. Po ustawieniu progów pracy TGSM poinformuje nas za pomocą SMSa o przekroczeniu zadanych temperatur/wilgotności a nawet wysteruje w zależności od potrzeb odpowiednie wyjście (funkcja termostatu). W każdej chwili użytkownik poprzez wysłanie SMSa do TGSM może kontrolować stan temperatur i napięcia na zaciskach TGSM.



Urządzenie idealnie nadaje się do monitorowania temperatury pracy serwerowni, lodówki, pomieszczeń specjalnych itd.

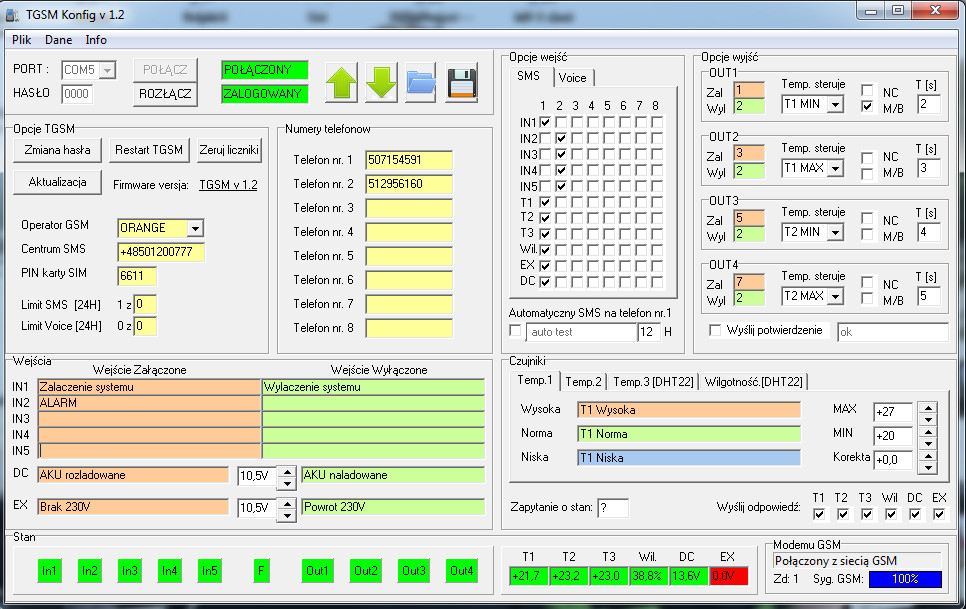

Program TGSM konfig v1.2(ZIP)

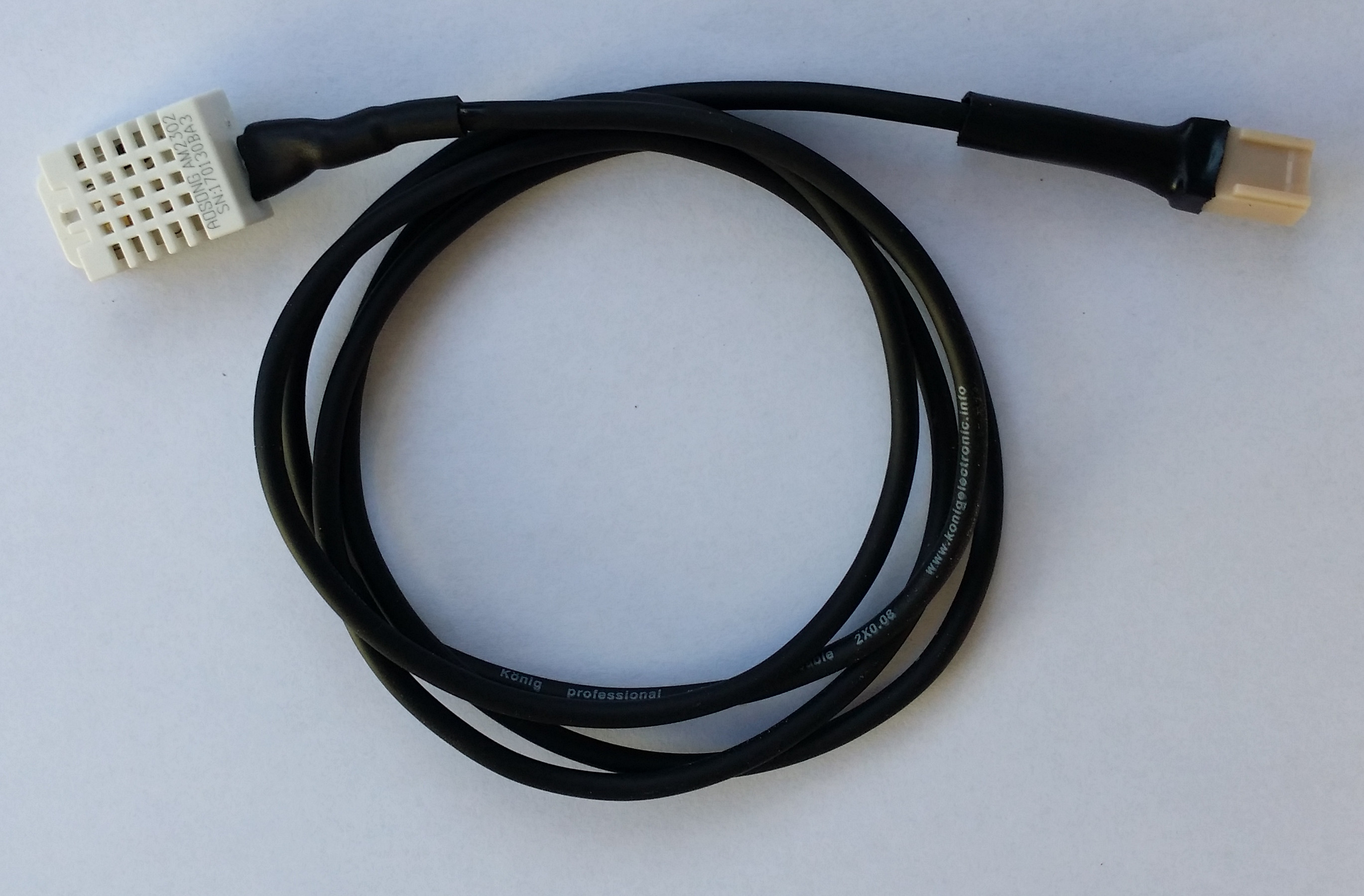

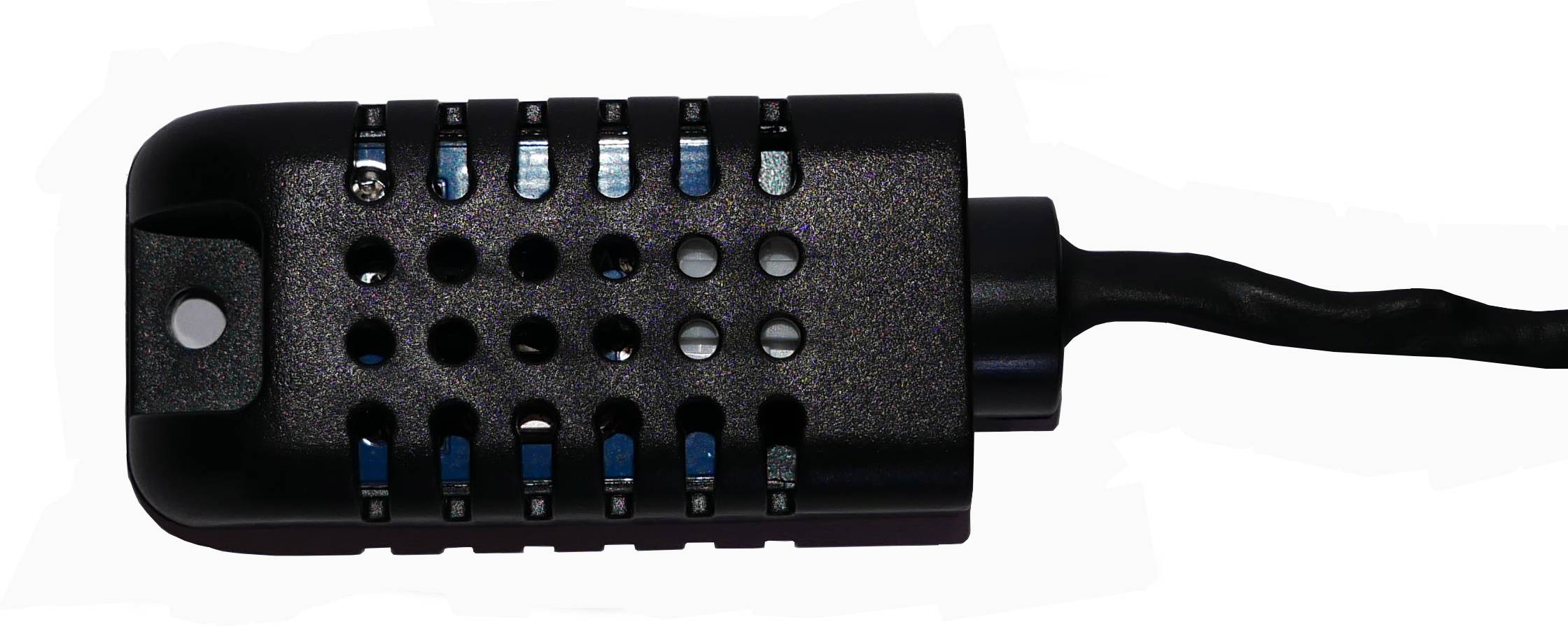

Czujnik temperatury i wilgotności DHT22 (AM2302)

Specyfikacja czujników współpracujących z TGSM

  • rozdzielczość pomiaru temperatury 0,1°C,
  • dokładność pomiaru +/- 0,5°C
  • zakres pomiaru -40 do +80
  • rozdzielczość pomiaru wilgotności 0,1%
  • dokładność pomiaru wilgotności +/- 2%,
  • zakres pomiaru wilgotności 0 do 99,9%
  • długość kabla 3m

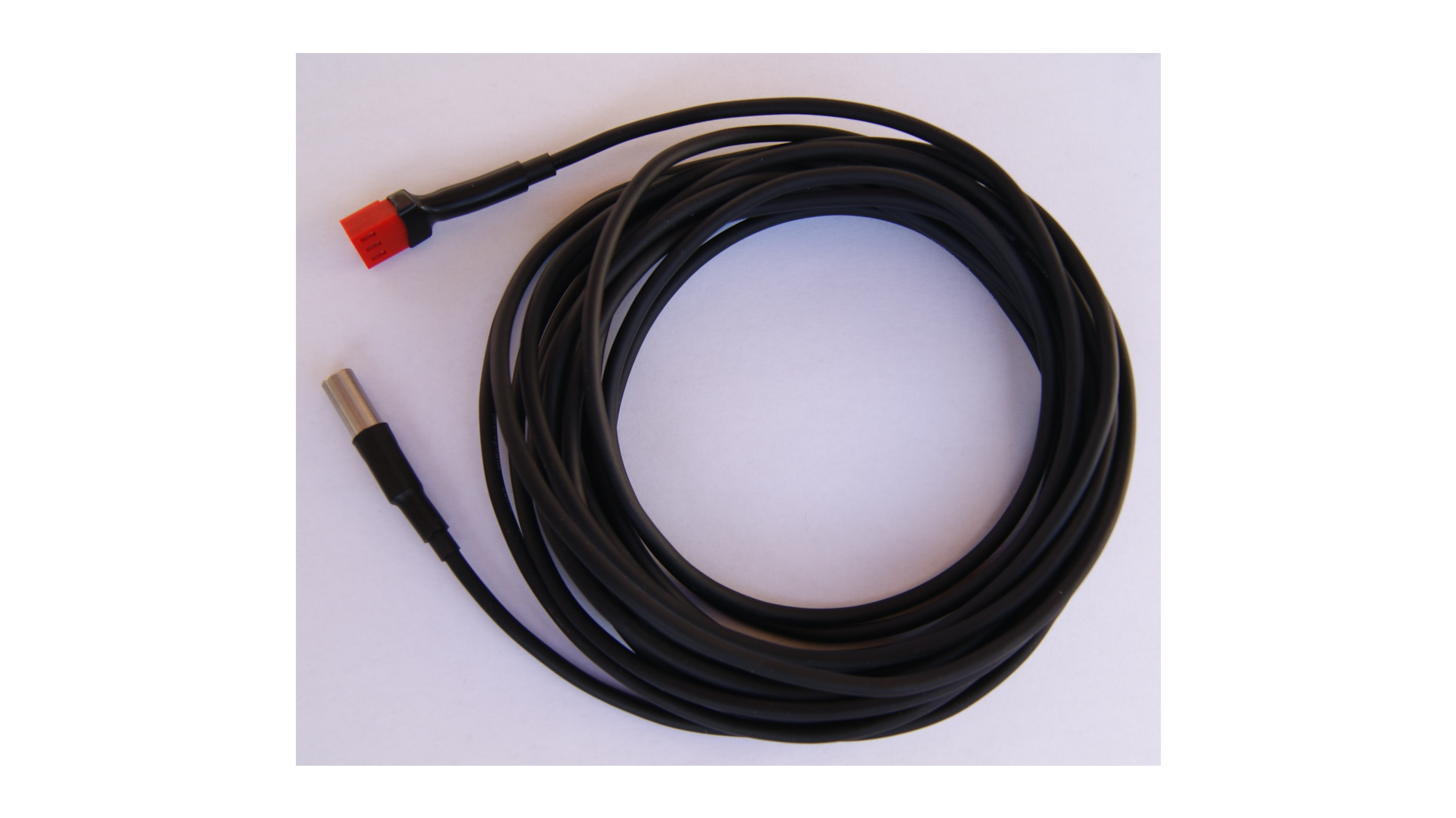

Czujnik temperatury CT-1

  • rozdzielczość pomiaru temperatury 0,25°C
  • dokładność pomiaru +/- 1°C
  • zakres pomiaru -40 do +127 °C
  • długość kabla 3m

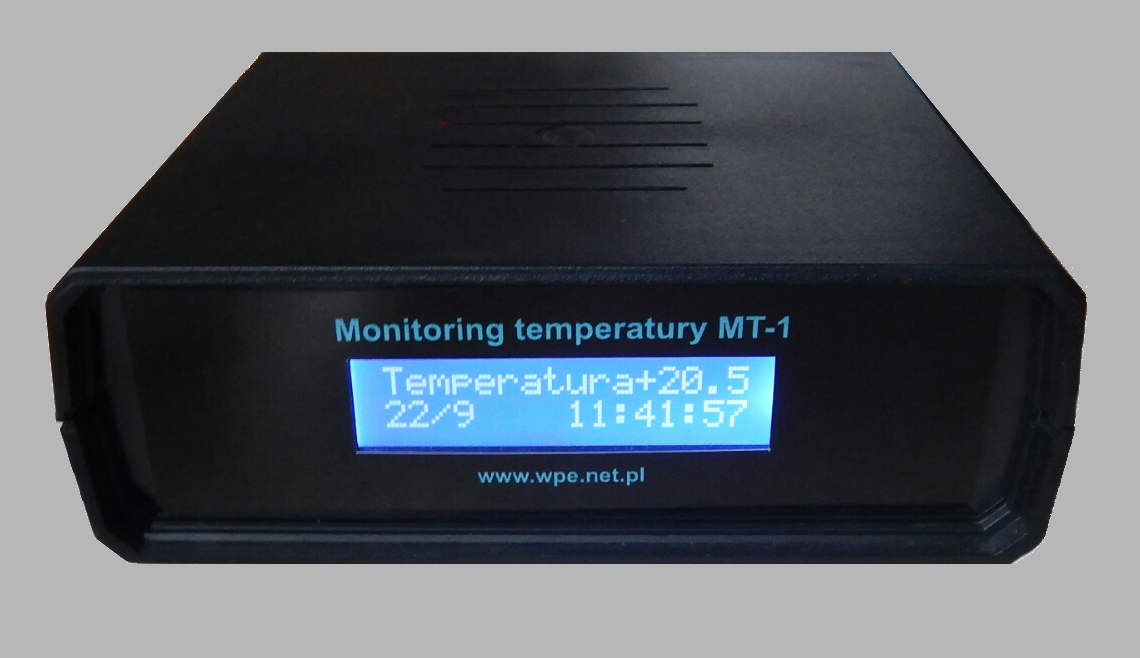

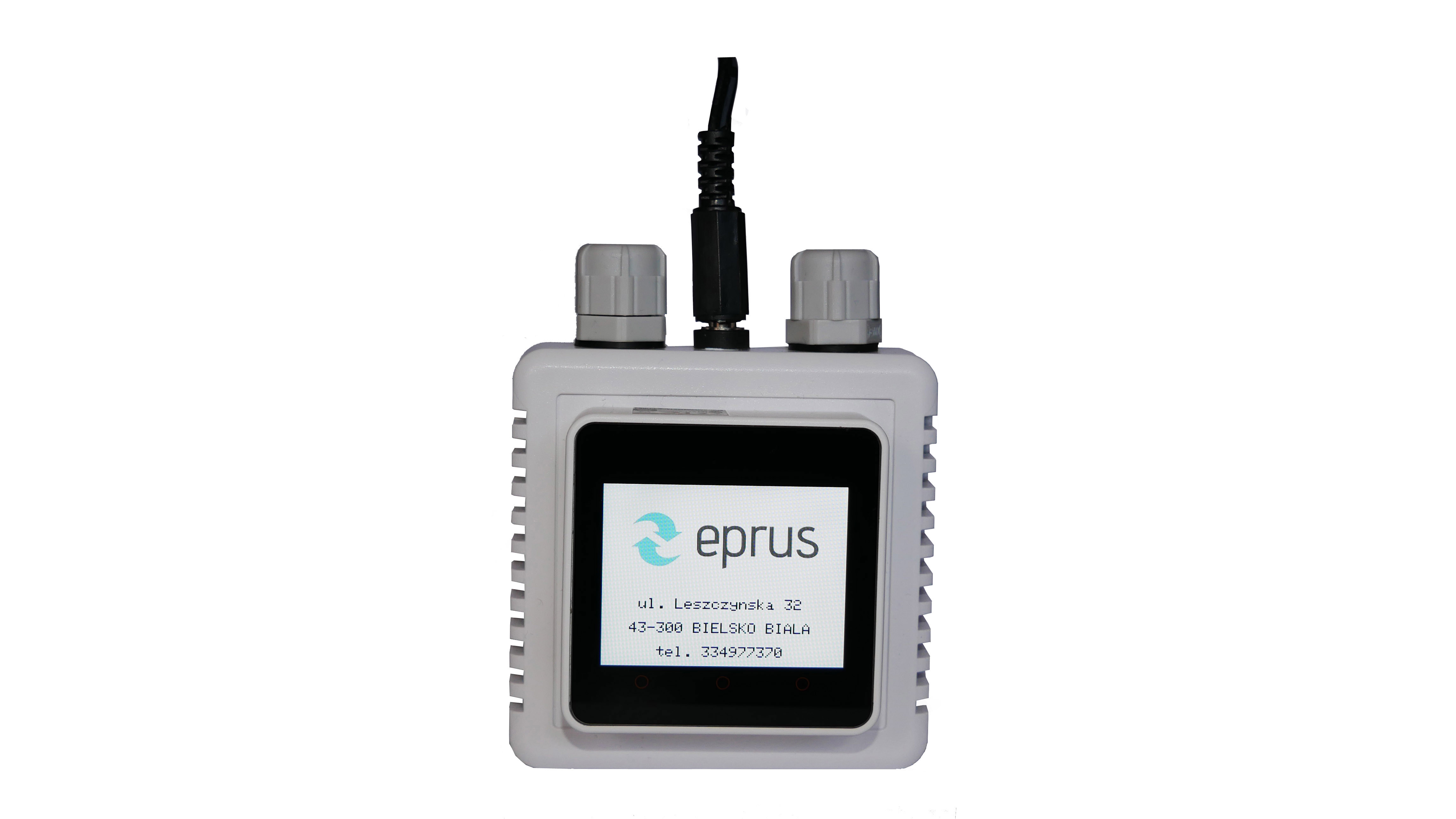

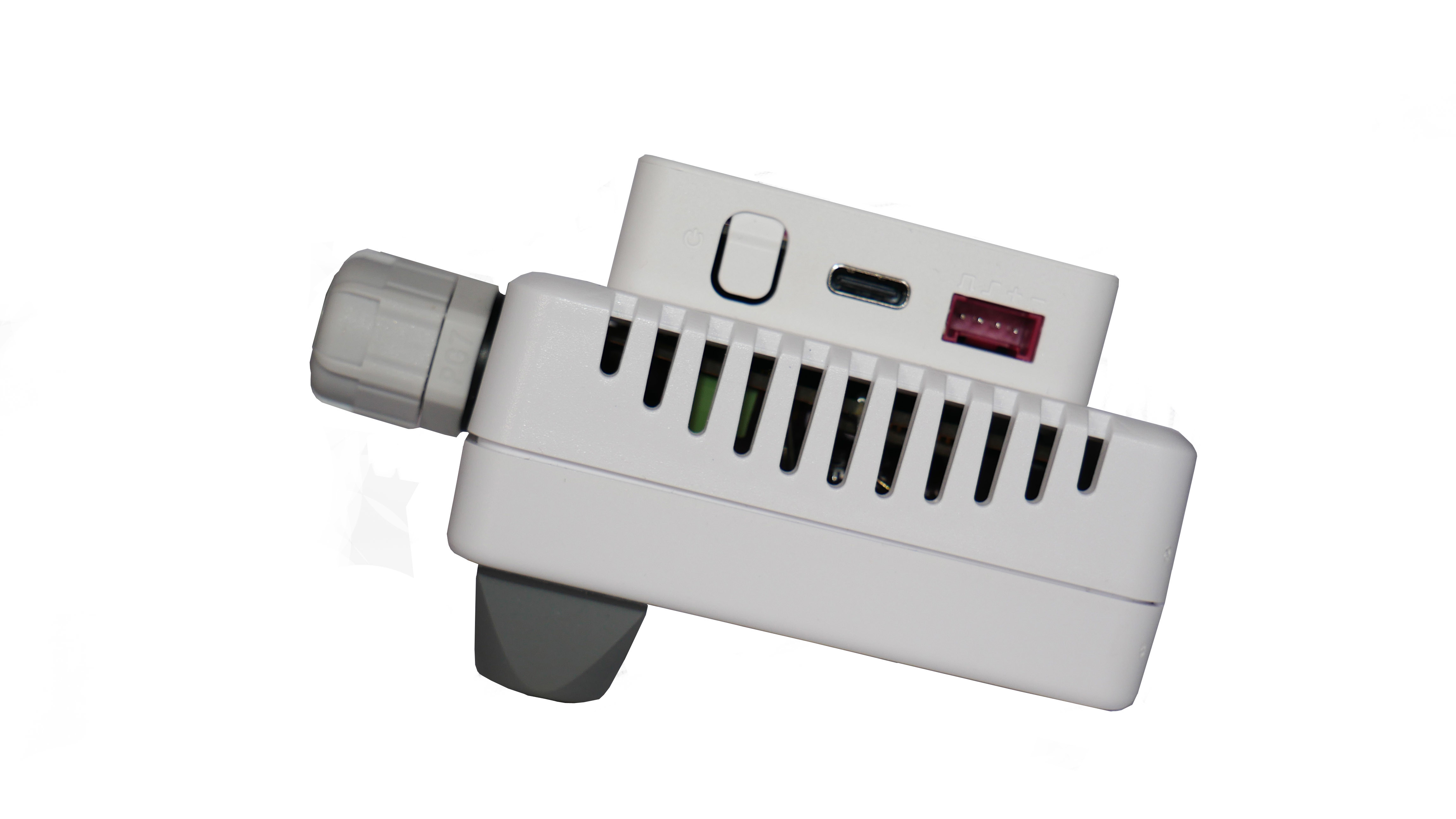

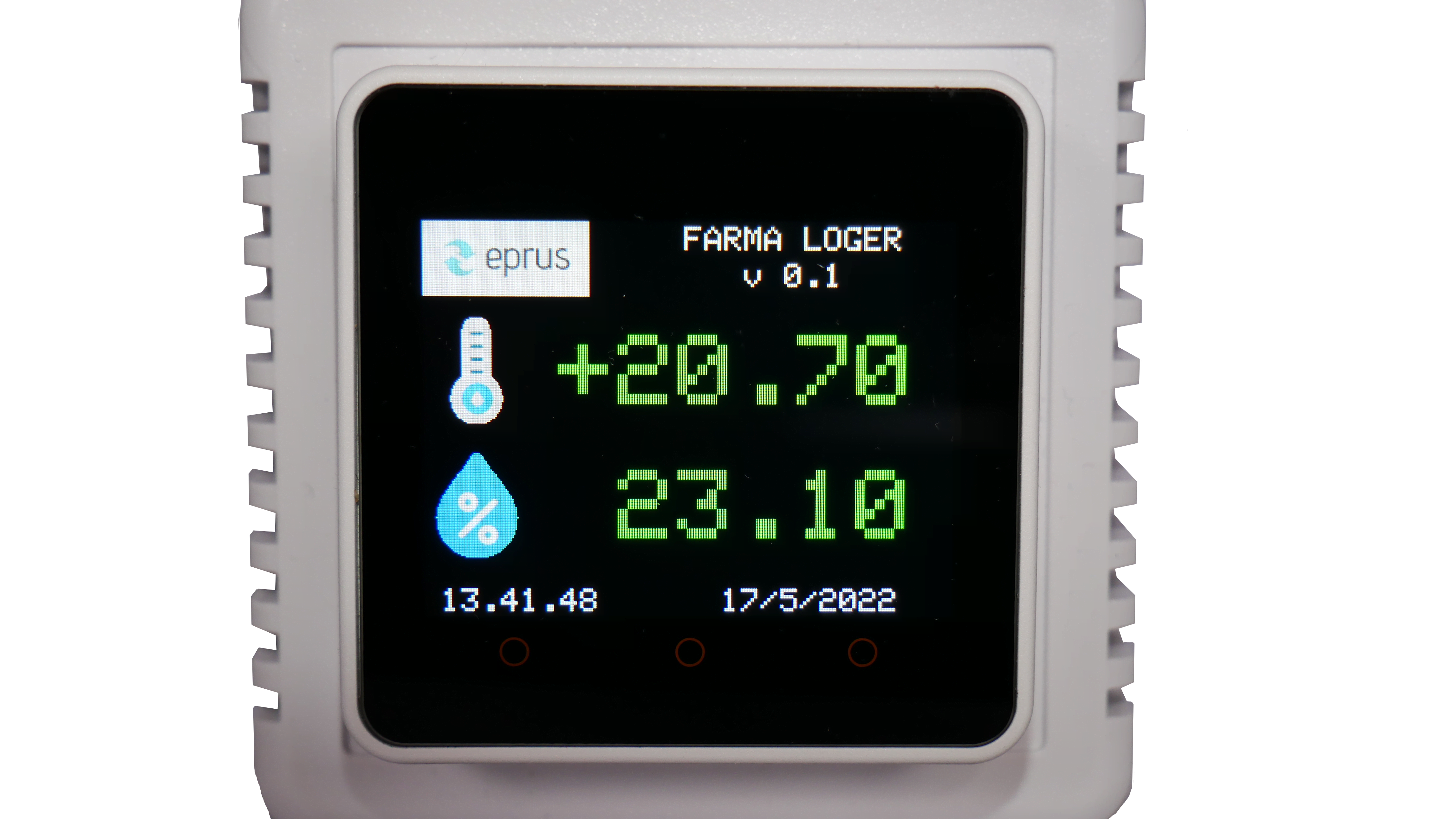

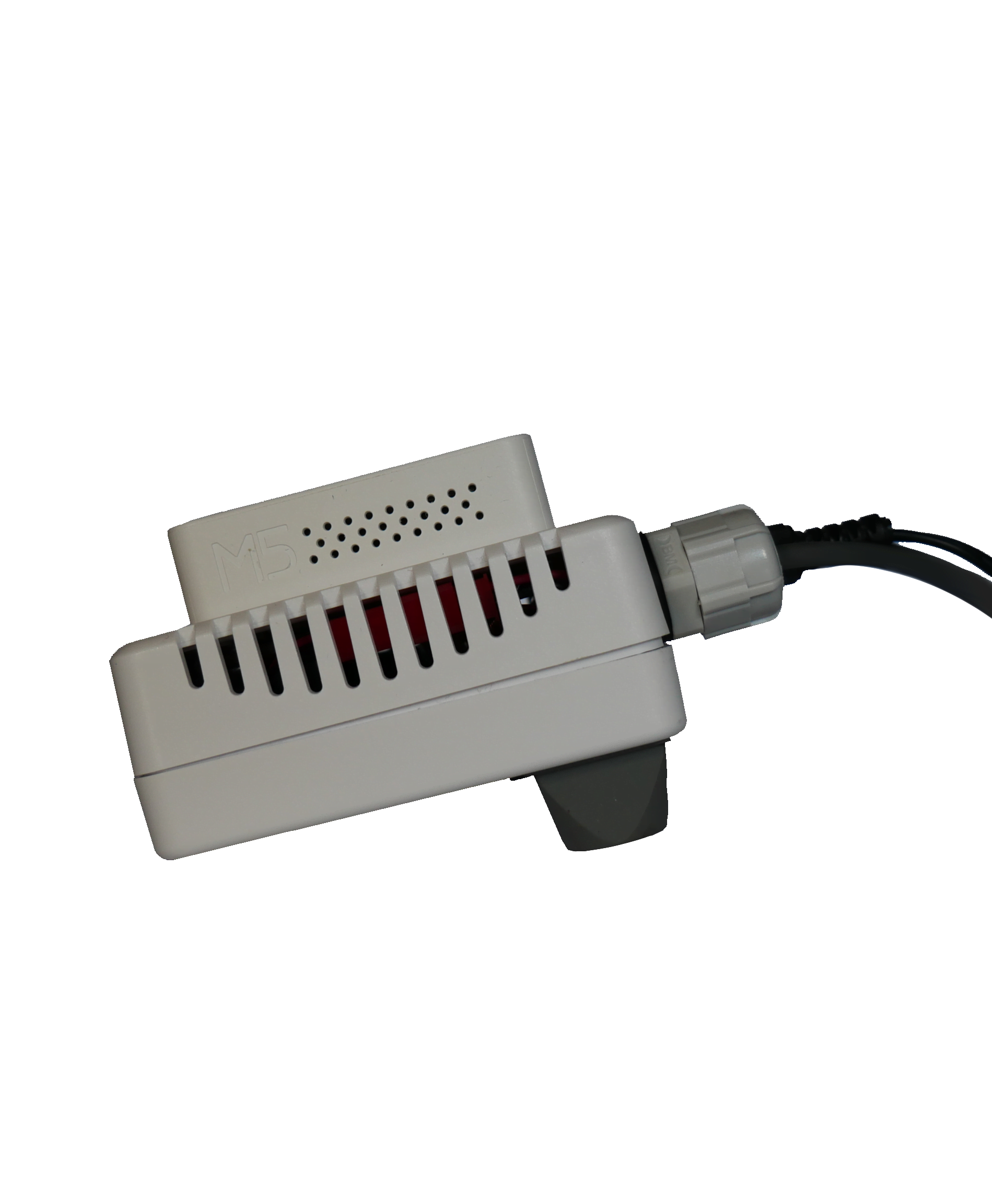

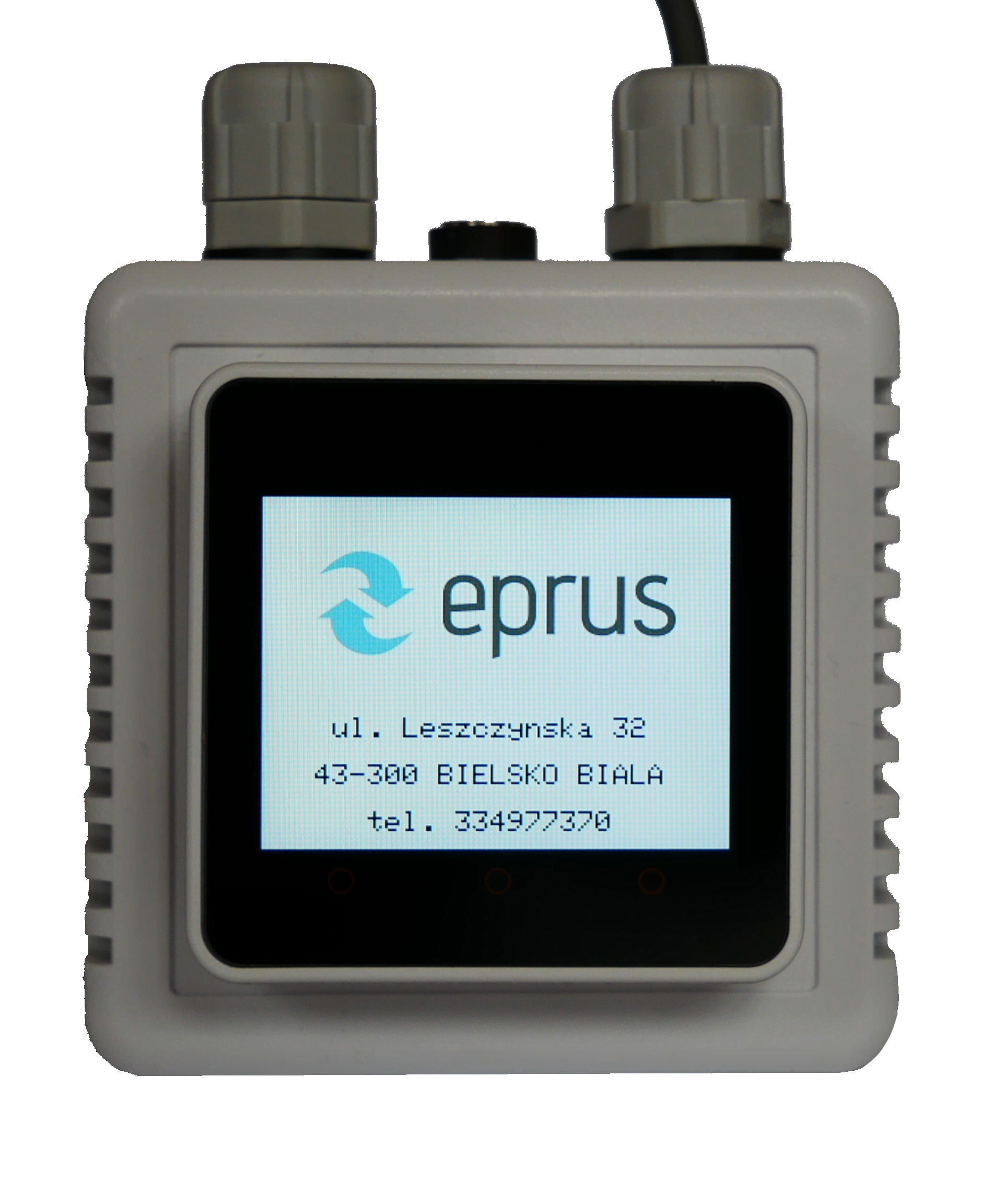

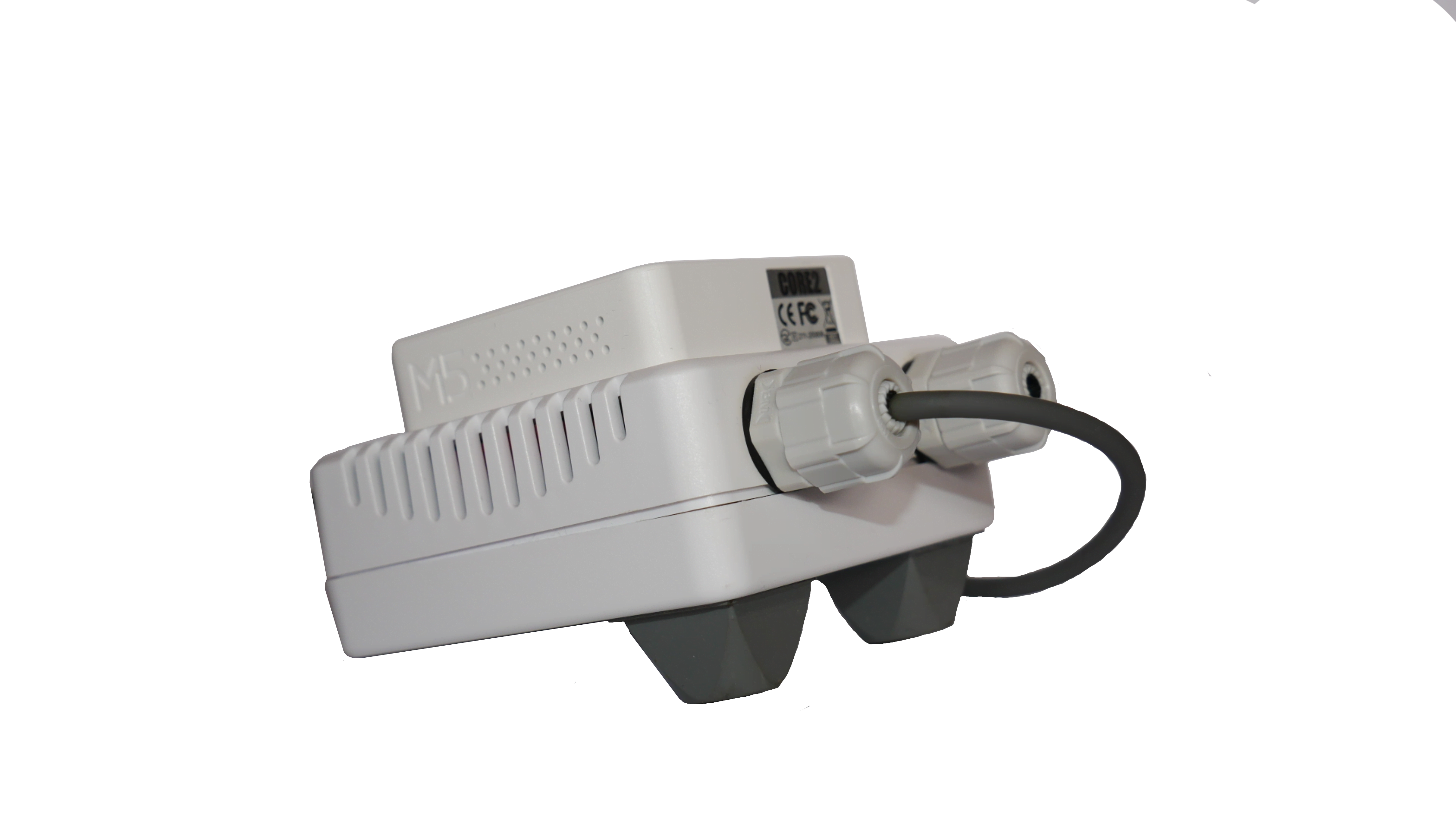

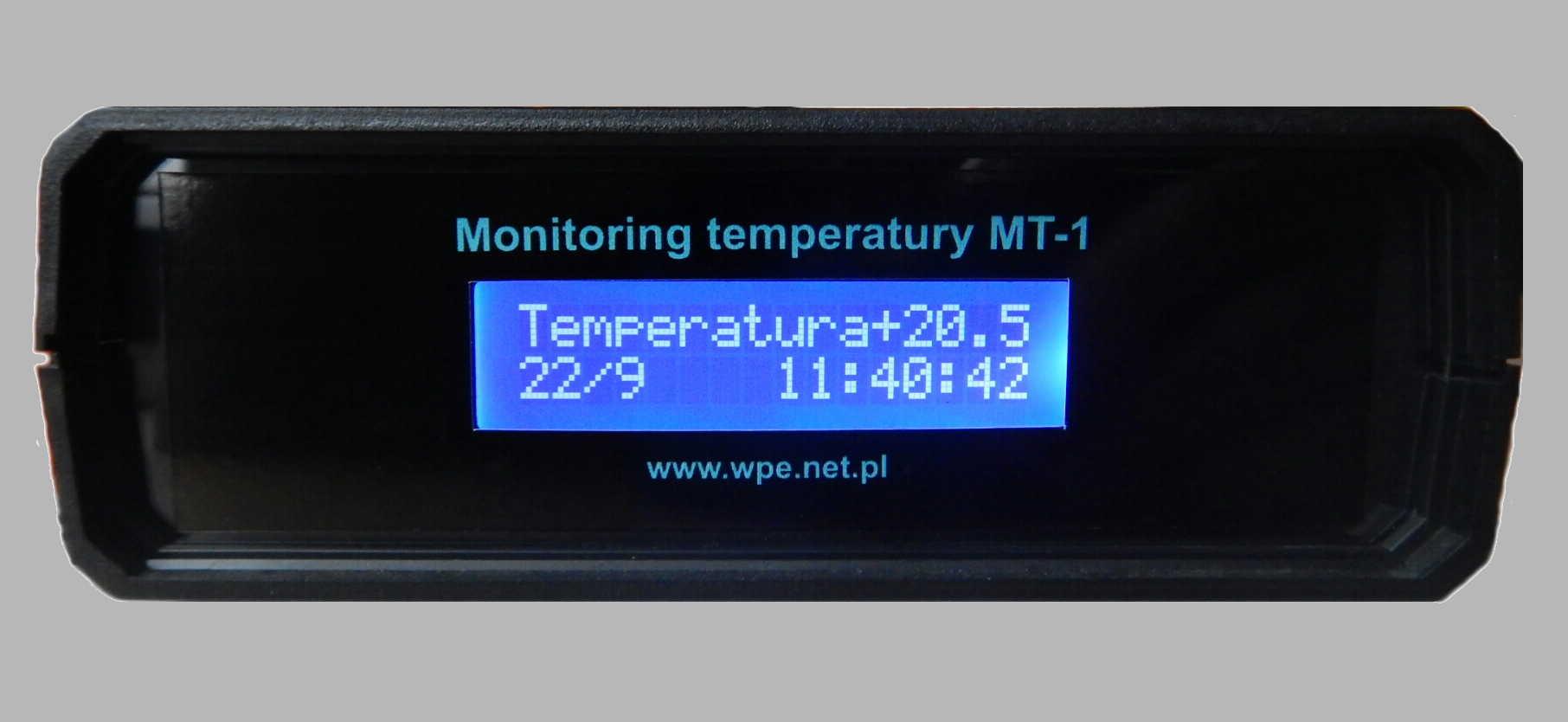

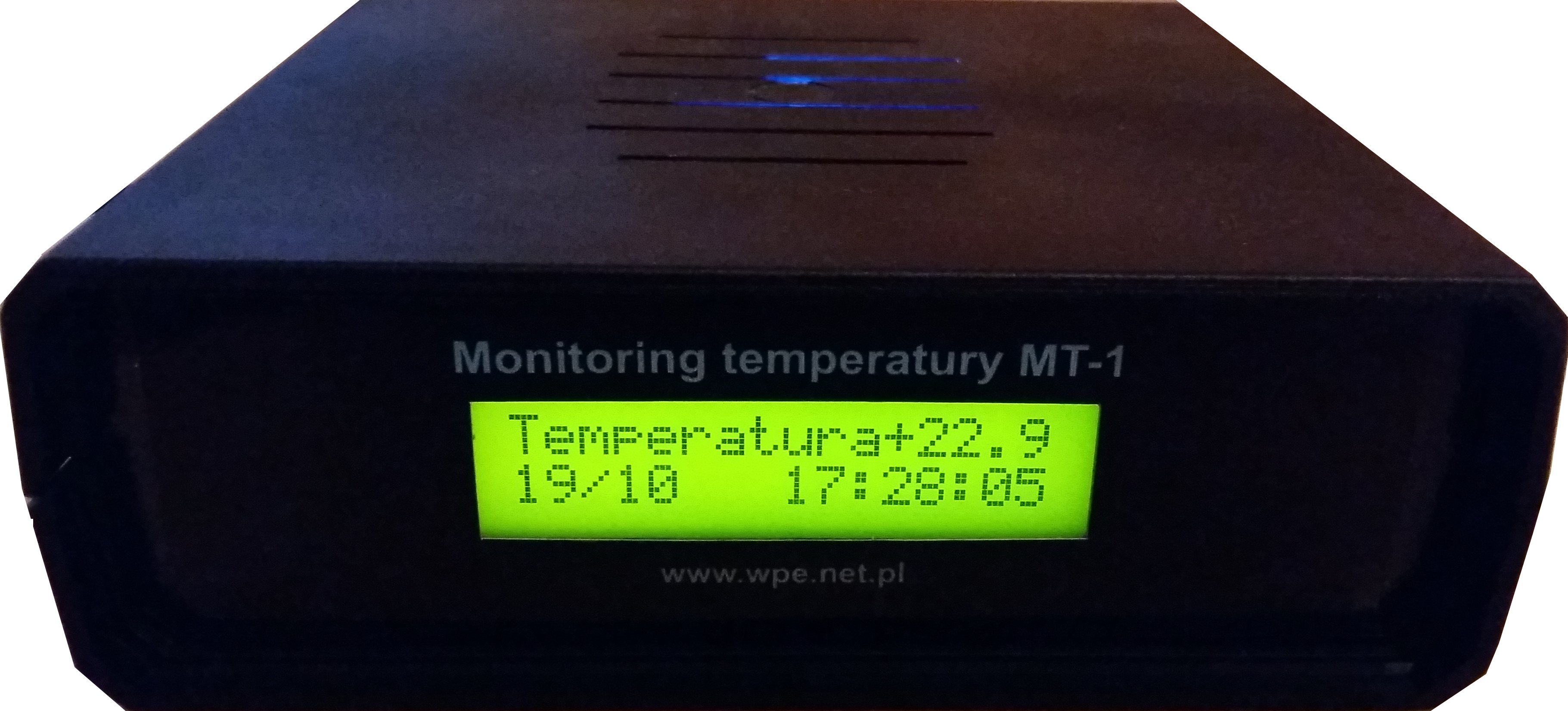

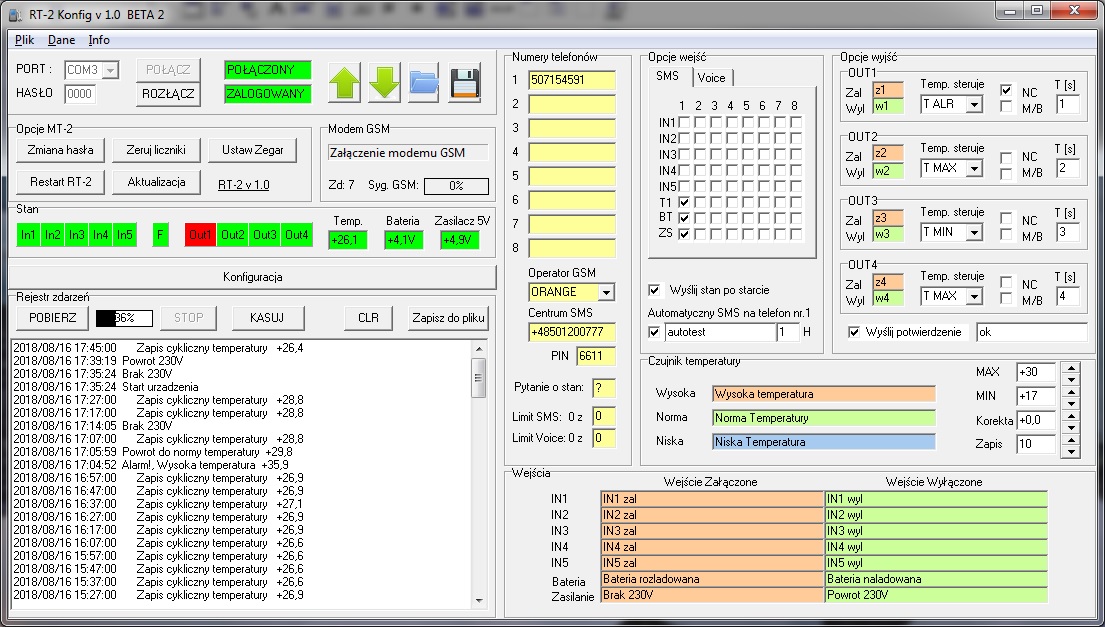

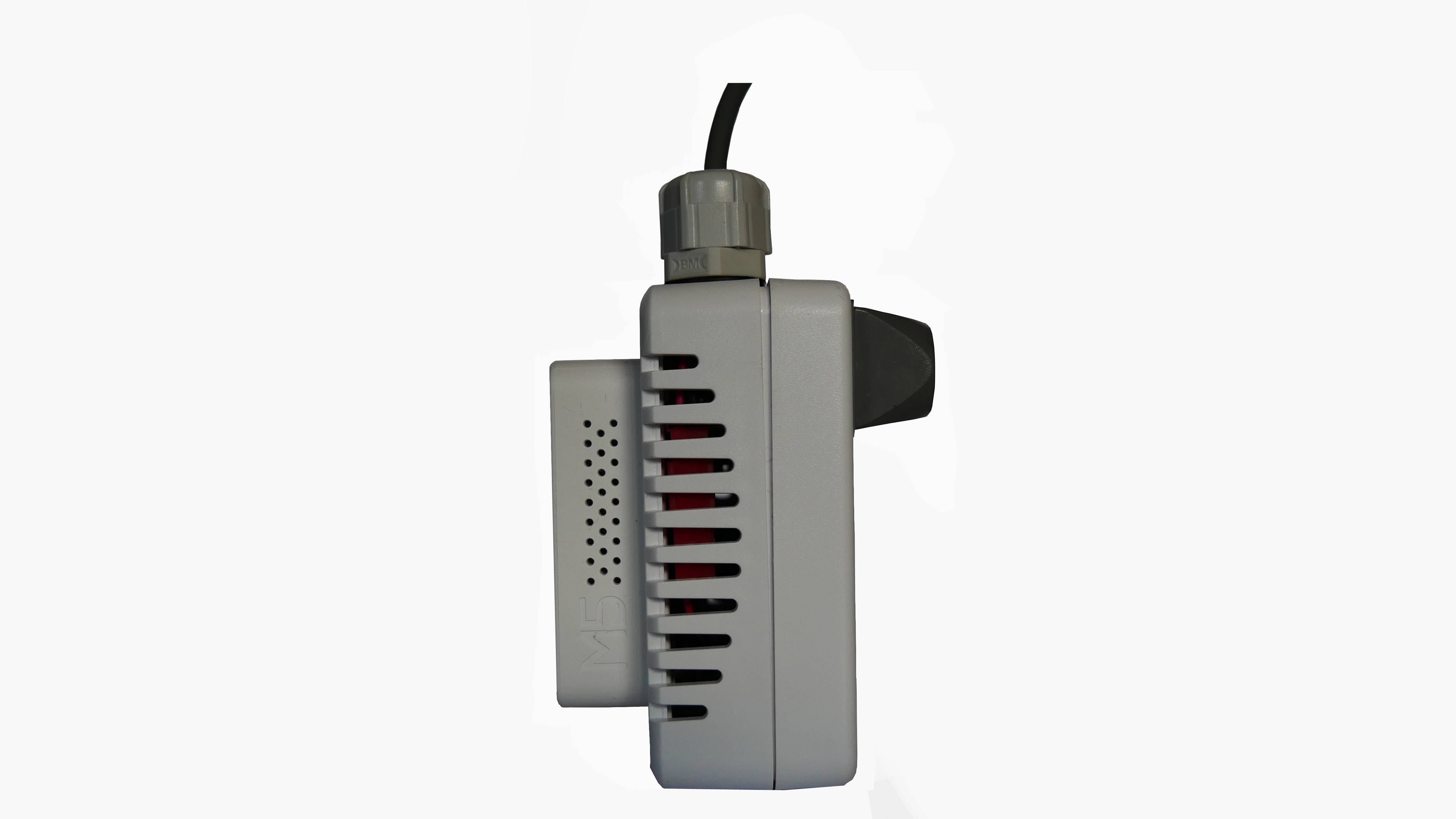

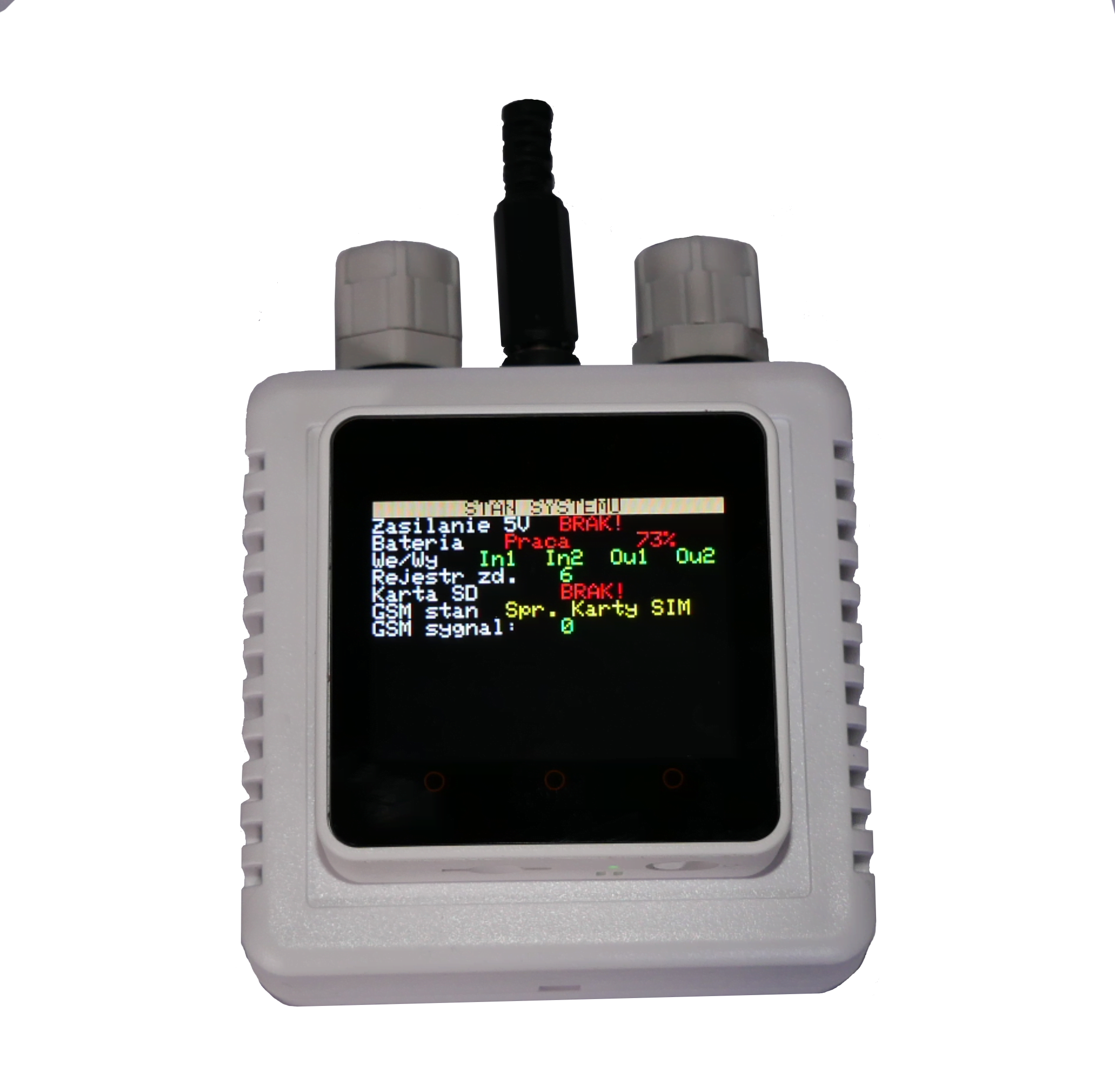

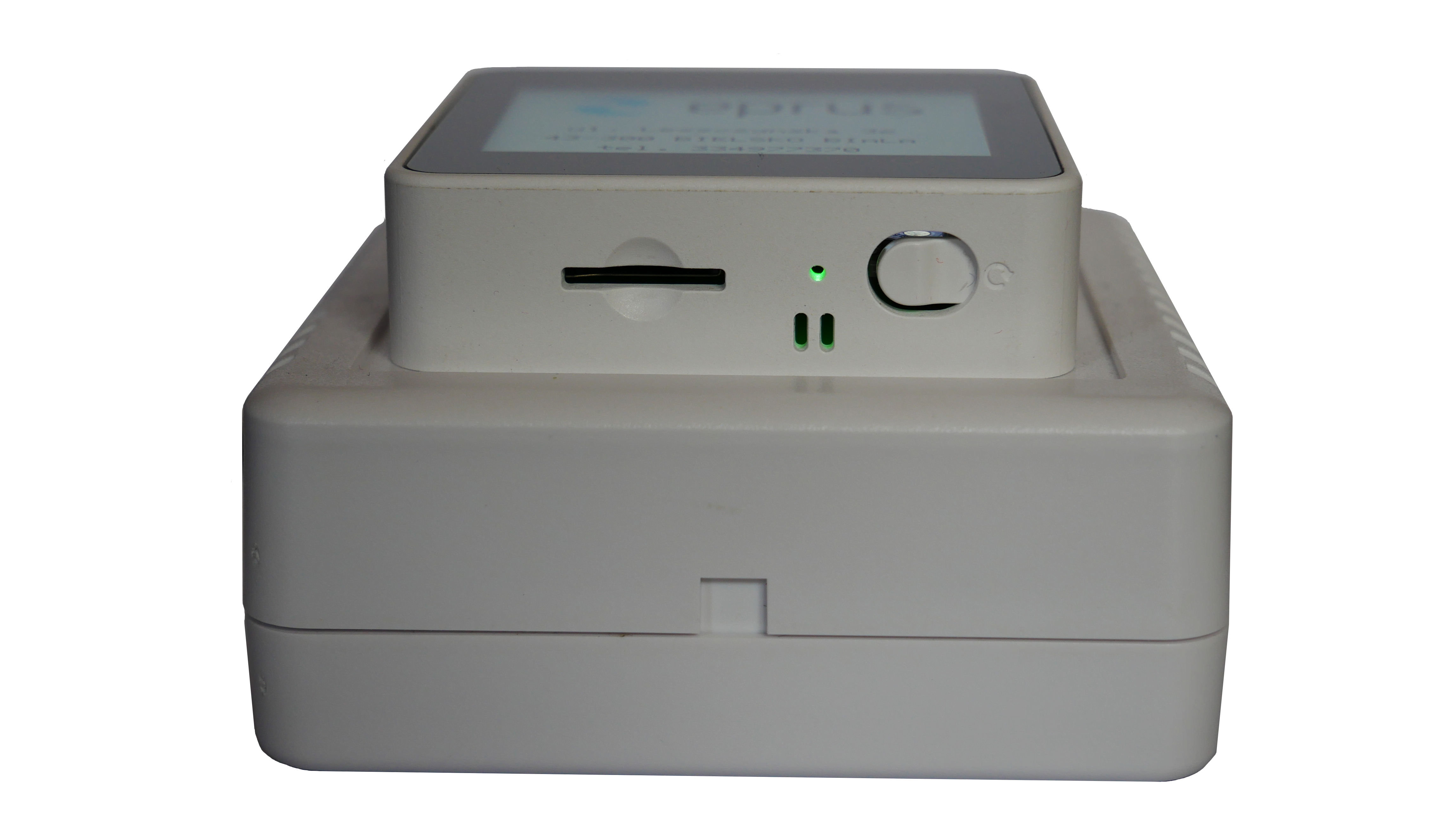

Monitoring temperatury MT-1v2.0



Monitoring Temperatury MT-1 to mikroprocesorowe urządzenie którego podstawową funkcją jest nadzór nad temperaturą w monitorowanym pomieszczeniu lub urządzeniu (np. lodówka, serwerownia). MT-1 cyklicznie rejestruje temperaturę do nieulotnej pamięci EEPROM a w momencie przekroczenia ustalonych progów min i max powiadamia za pomocą wiadomości SMS. Wbudowany modem GSM pracujący w sieci 2G.





Parametry MT-1:



  •  rozdzielczość pomiaru temperatury 0,25°C

  •  dokładność pomiaru +/- 1°C

  •  zakres pomiaru -40 do +127 °C

  • pamieć 4095 pomiarów temperatury

  • wbudowany układ RTC

  • wbudowany akumulator Li-ion

  • złącze serwisowe do programowania i odczytywania rejestru pomiaru z poziomu komputera PC

  • funkcja bootloadera czyli wymiana firmware

  • temperatura pracy -40 do +85

  • zasilanie DC +5V / 200mA

Karta katalogowa MT1 v 2.0

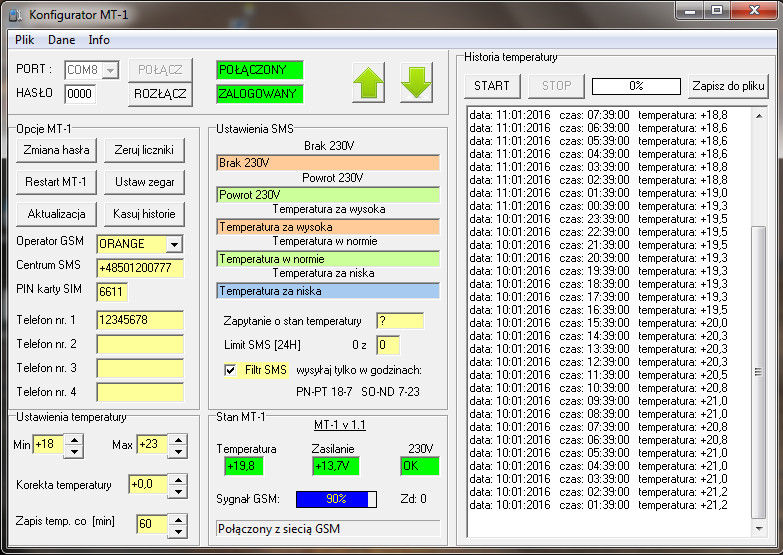

Program MT-1 konfig v 1.1 dla MT1 v 1.0 (ZIP)

MT-1 posiada wbudowany akumulator, który zapewnia pracę MT-1 w momencie zaniku napięcia 230V i zegar czasu rzeczywistego. Informacja brak/powrót 230V jest na bieżąco wysyłana do użytkownika poprzez wiadomość SMS. Sercem urządzenia jest sterownik TGSM oparty na przemysłowym modemie GSM firmy ZTE. MT-1 cyklicznie rejestruje temperaturę do nieulotnej pamięci EEPROM a w momencie przekroczenia ustalonych progów min i max powiadamia za pomocą wiadomości SMS. W każdej chwili użytkownik może sprawdzić wartość zmierzonej temperatury i stan zasilania MT-1 za pomocą wiadomości SMS. MT-1 po otrzymaniu odpowiedniego zapytania SMS, odpowiada wysyłając SMS ze stanem temperatury i stanem zasilania 230V. Dzięki zastosowaniu czujnika CT-1 uzyskano wysoką dokładność pomiaru. Urządzenie zostało wyposażone w duży i czytelny wyświetlacz LCD.



Na życzenie klienta mozemy wykonać wzorcowanie czujnika temepratury w akredytowanym laboratoriom.



MT-1 spełnia wytyczne sanepidu i ministra zdrowia w sprawie przechowywania leków i szczepionek.




Sterownik SGSM

Sterownik TGSM

Monitoring temperatury MT-1

Rejestrator temperatury RT-1

Zegar RS485

Zegar SMED

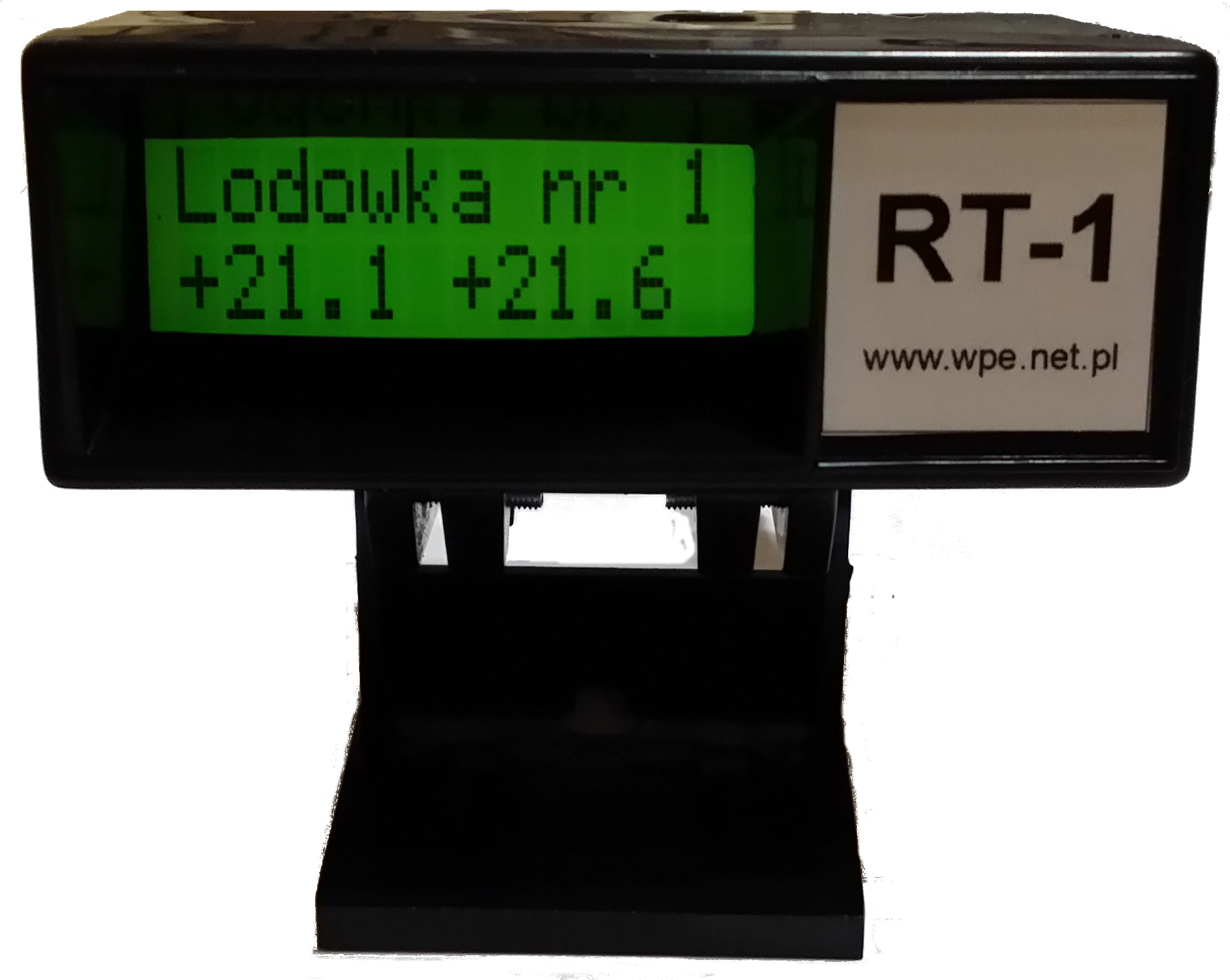

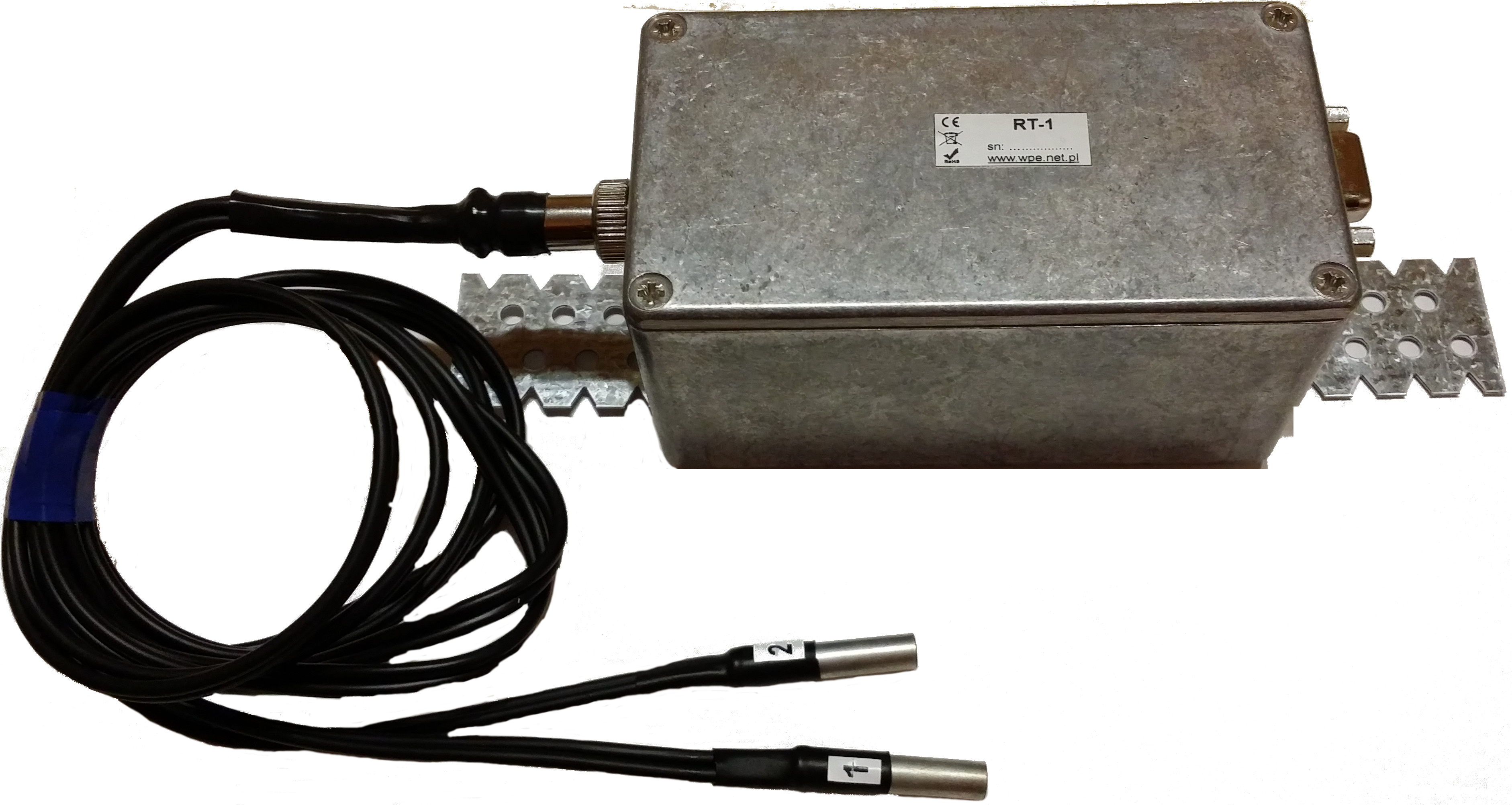

Rejestrator temperatury RT-1



Podstawową funkcją rejestratora RT-1 jest zapis temperatury z dwóch precyzyjnych czujników temperatury oraz wizualizacja mierzonych wartości temperatury za zdalnym wyświetlaczu LCD 2x12 znaków. Urządzenie współpracuje z drukarką termiczną typu DPU-S245. Za pomocą jednego przycisku drukowany jest raport zapisanych temperatur bezpośrednio na drukarkę termiczną. W skład zestawu wchodzi centralka i wyniesiony wyświetlacz. Urządzenie zaprojektowano z myślą o monitorowaniu przenośnych lodówek, chłodni samochodowych, wszędzie tam gdzie zależy nam na precyzyjnej historii temperatury mierzonej w czasie.





Parametry RT-1:



  • pomiar przy użyciu dwóch czujników temperatur

  • rozdzielczość pomiaru +/- 0.1 °C

  • dokładność pomiaru +/- 0.5 °C

  • zakres pomiaru -56 do +56 °C

  • pamięć 2048 rejestrów temperatury

  • wbudowany układ RTC

  • obsługa wyniesionego wyświetlacza LCD 2x12

  • złącze serwisowe do programowania i odczytywania rejestru pomiaru z poziomu komputera PC

  • funkcja bootloadera czyli wymiana firmware

  • temperatura pracy -40 do +85

  • zasilanie DC +8-24V / 90mA

Karta katalogowa

Instrukcja obsługi

RT-1 firmware

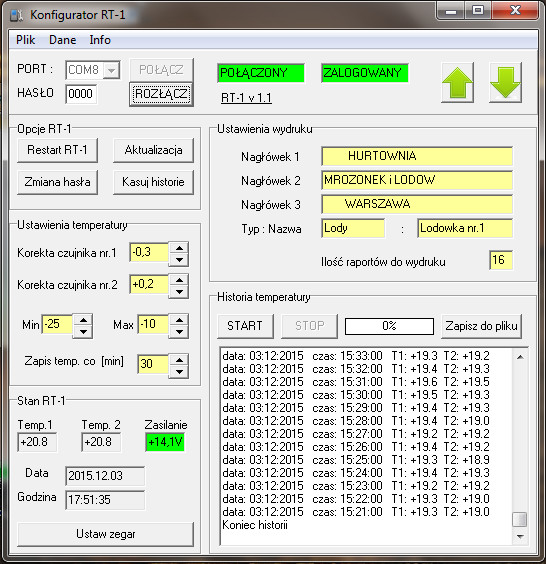

Program RT-1 konfig v 1.0 (ZIP)

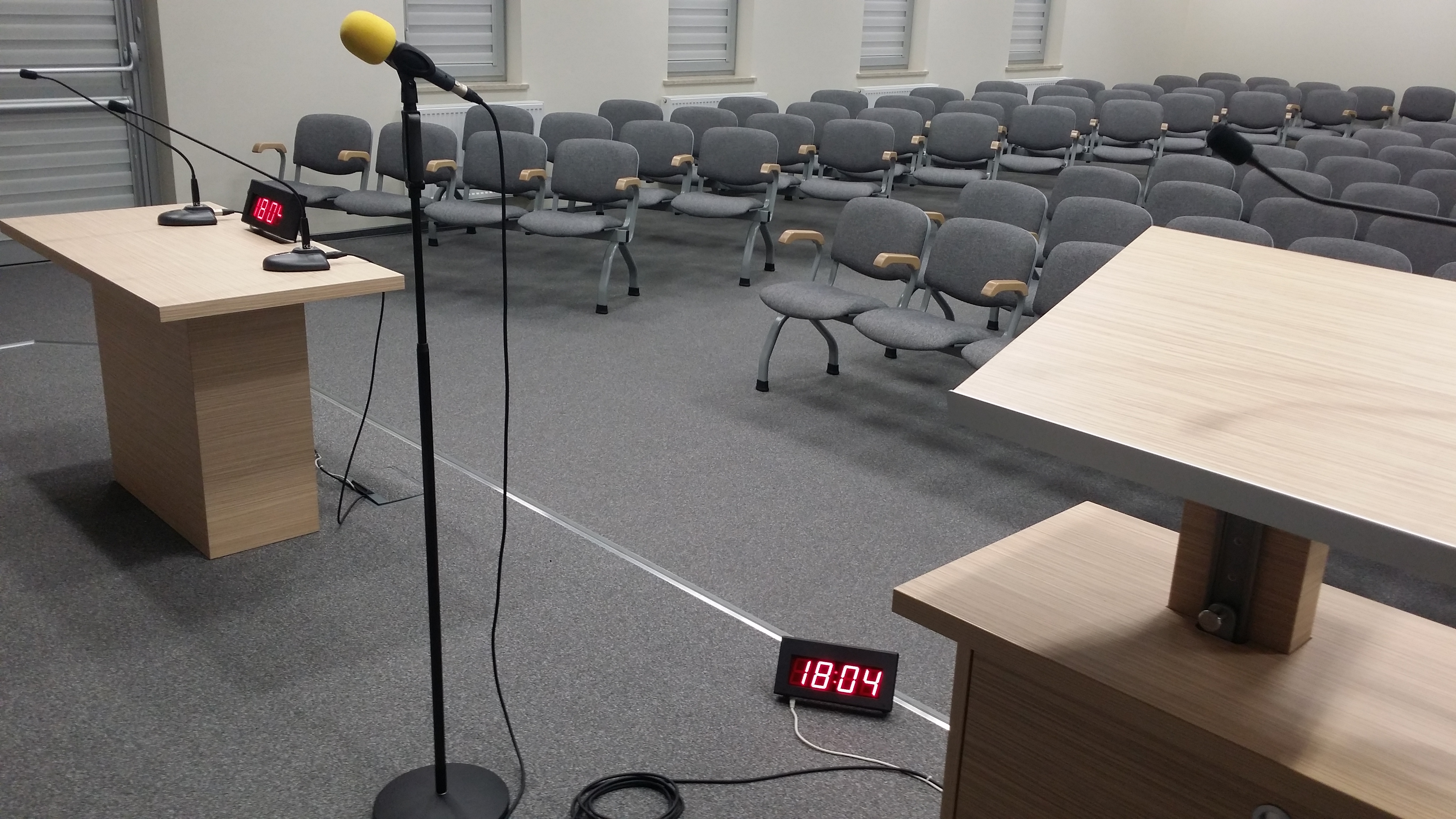

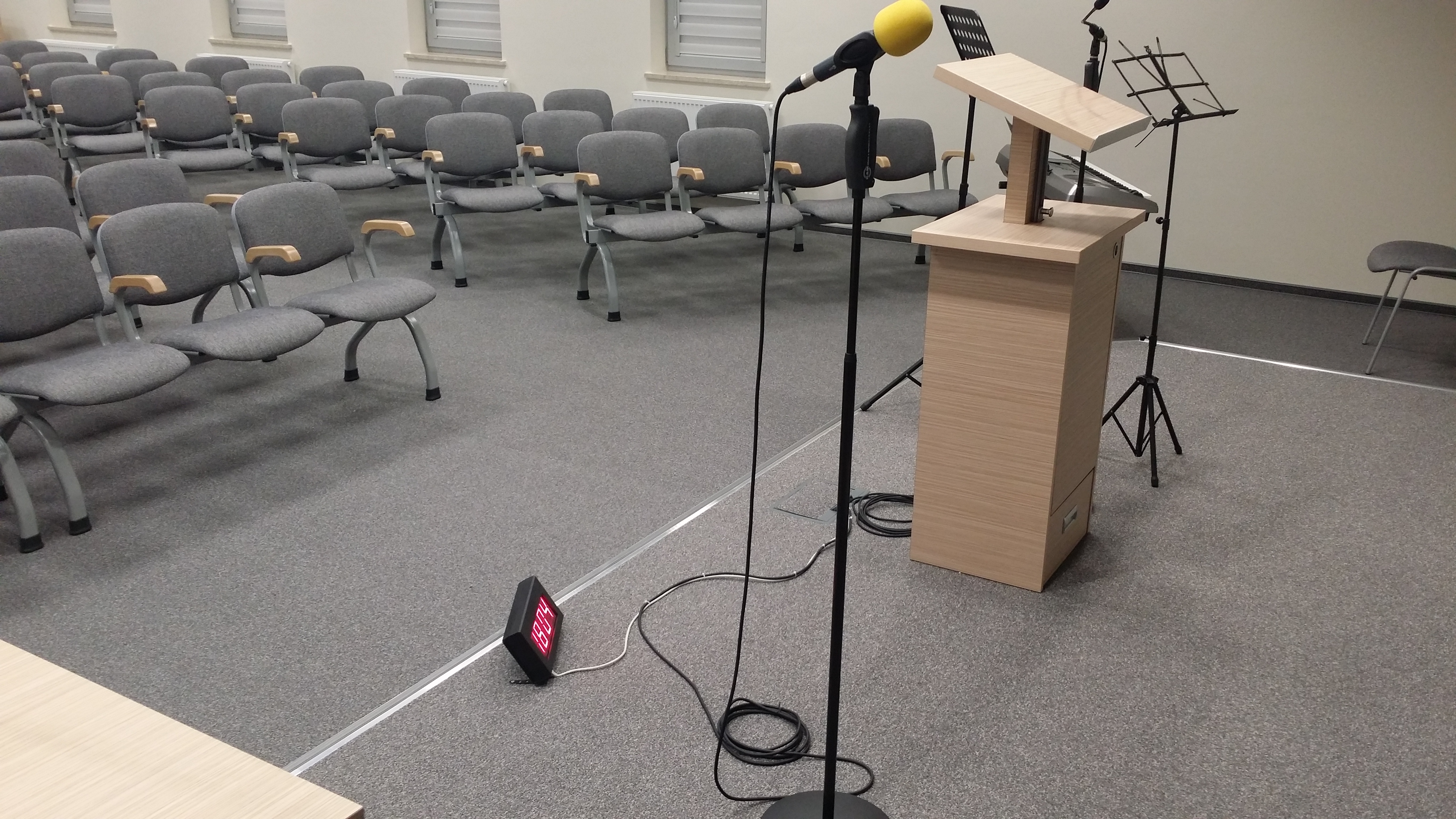

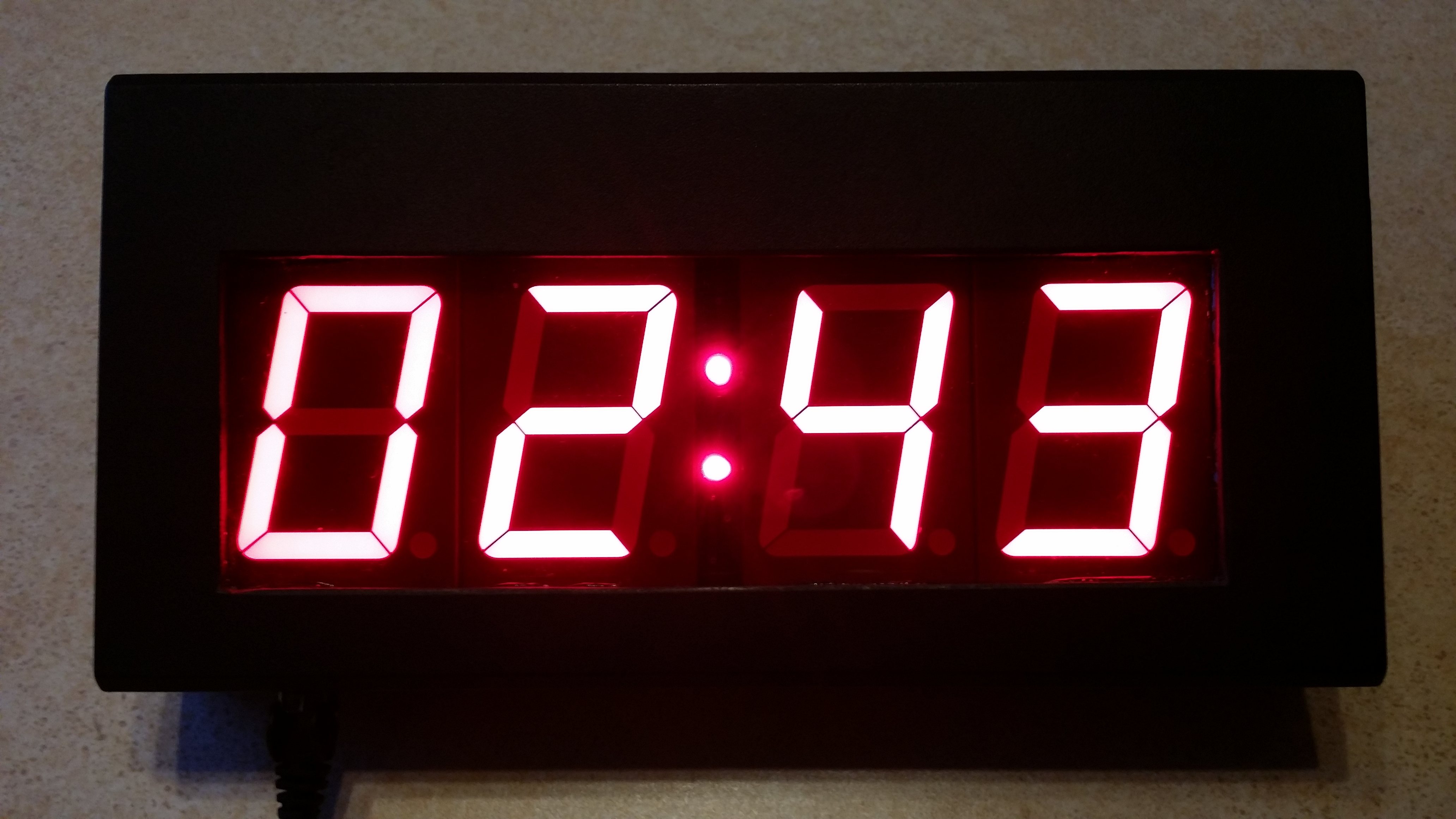

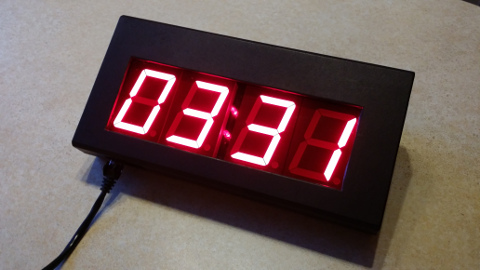

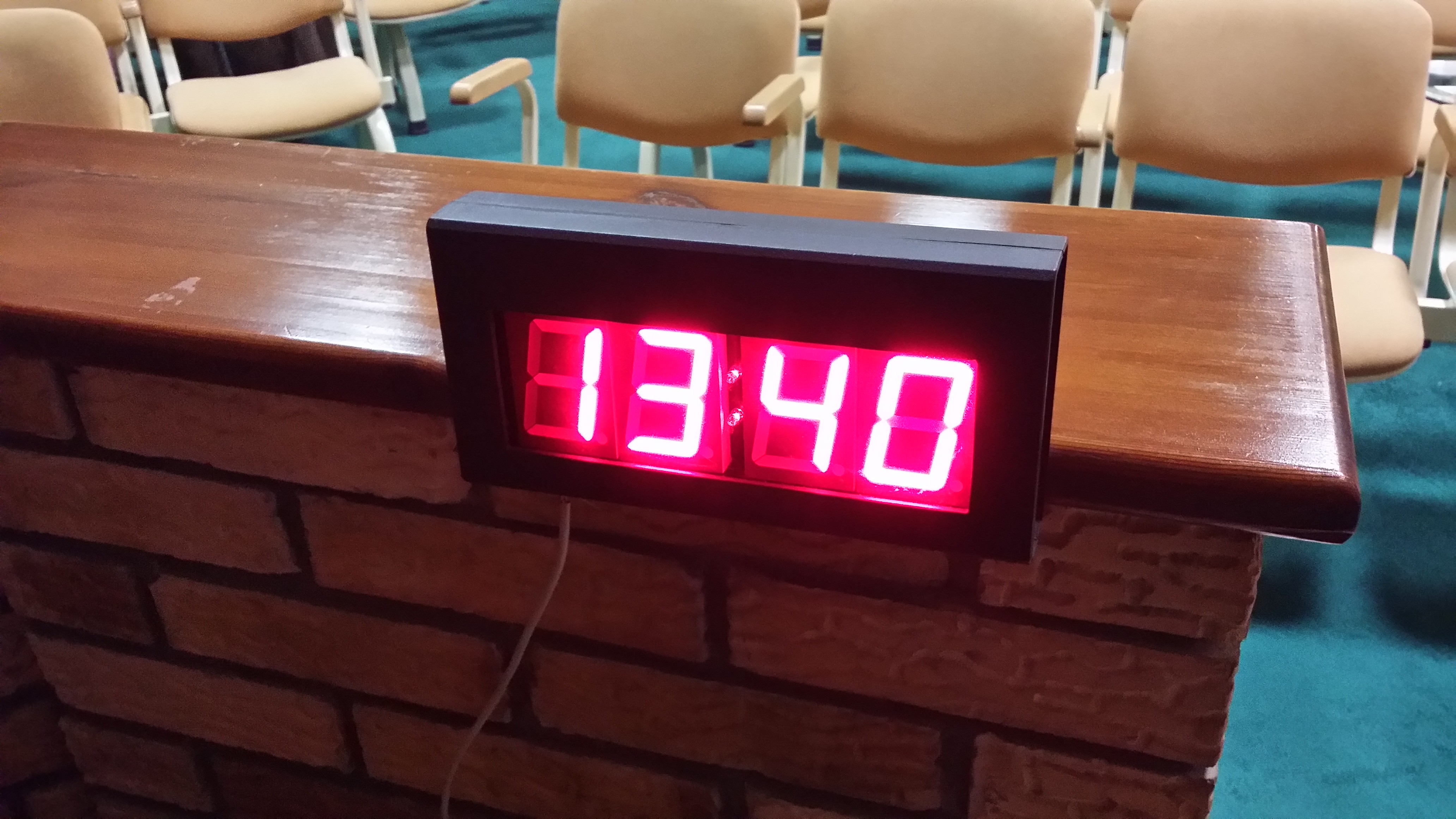

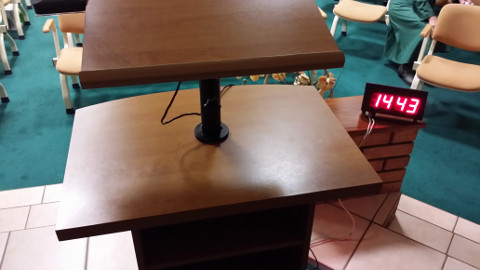

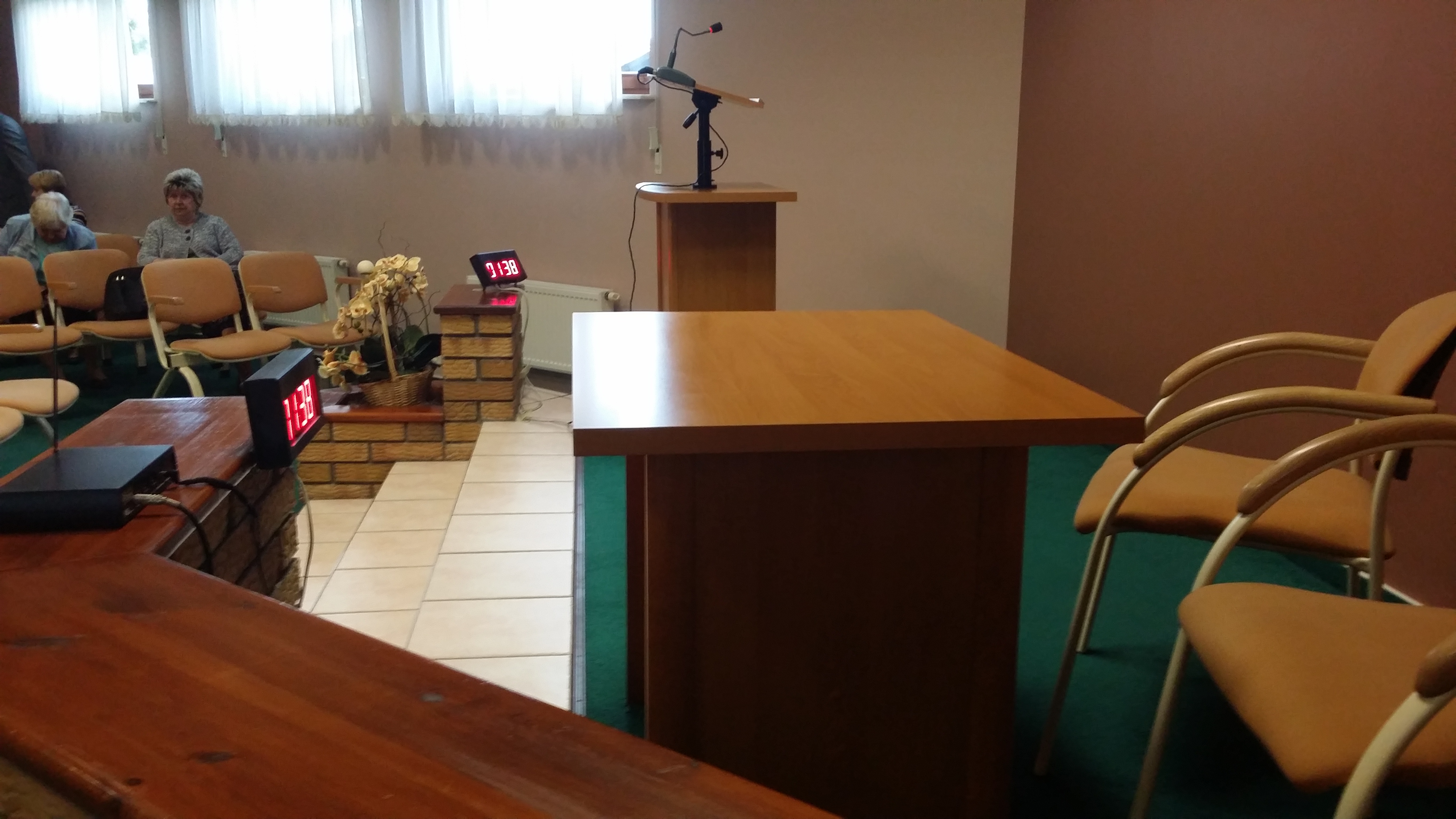

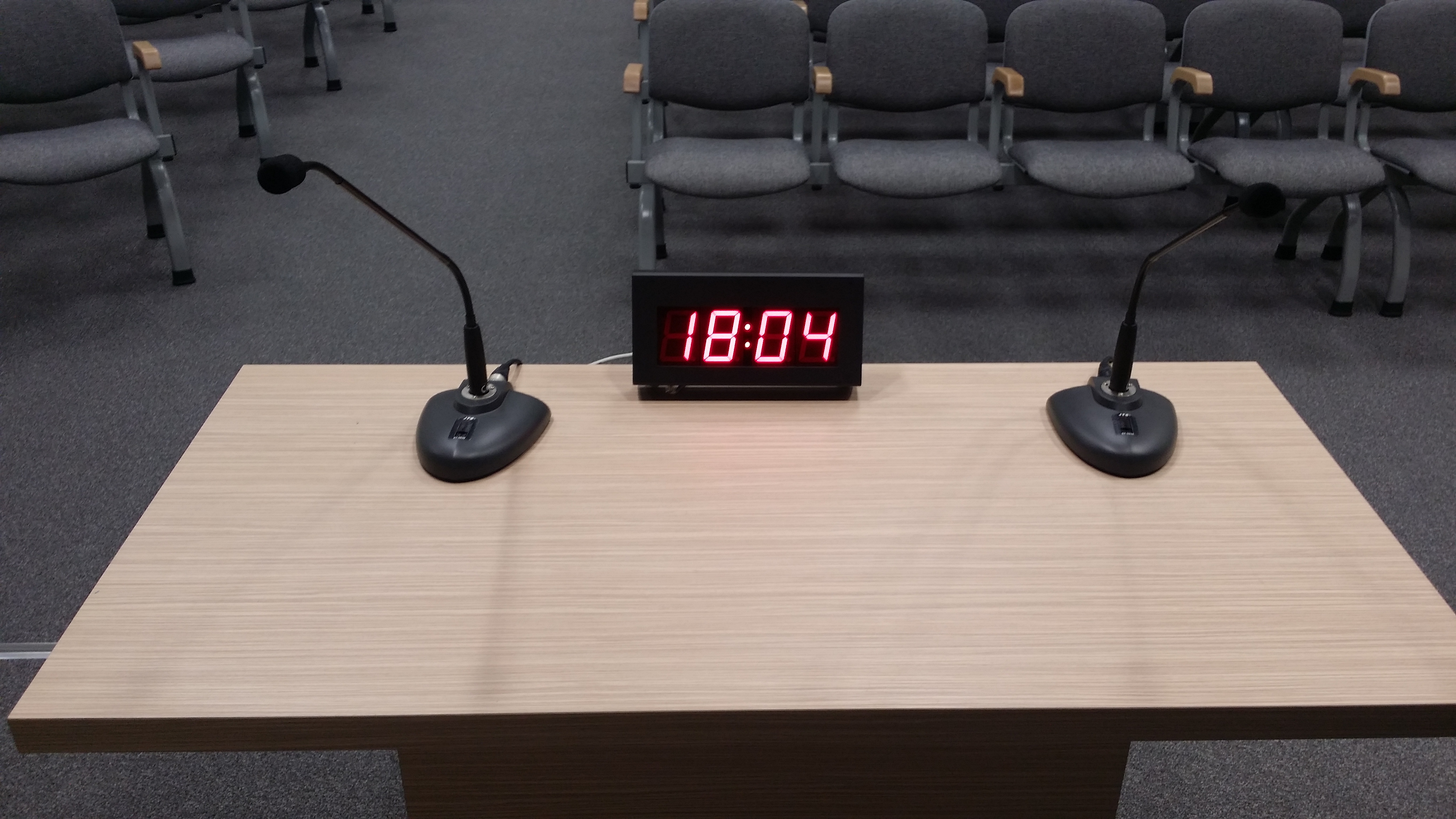

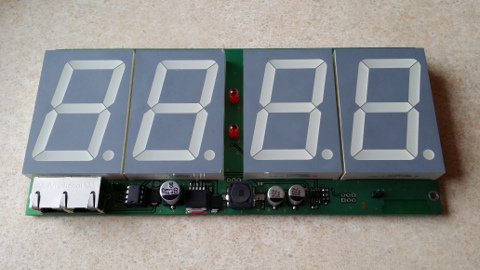

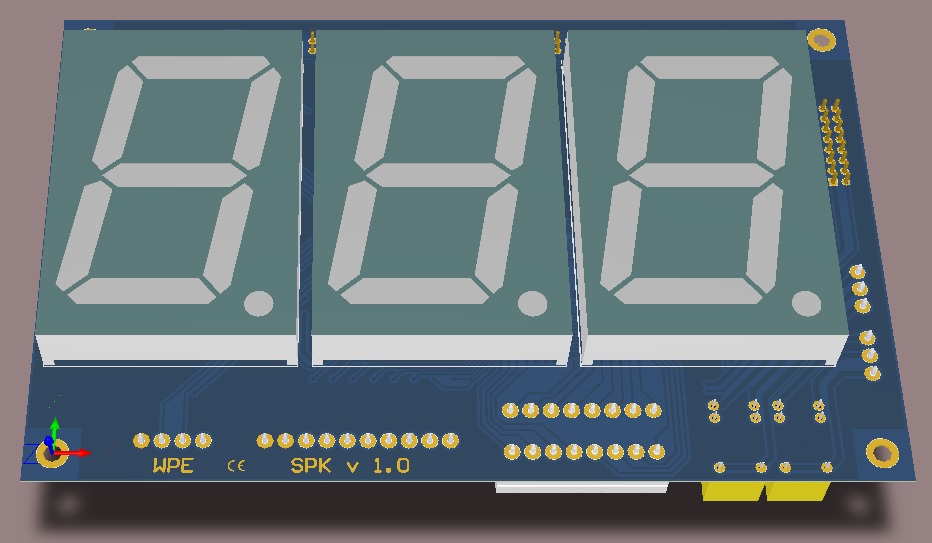

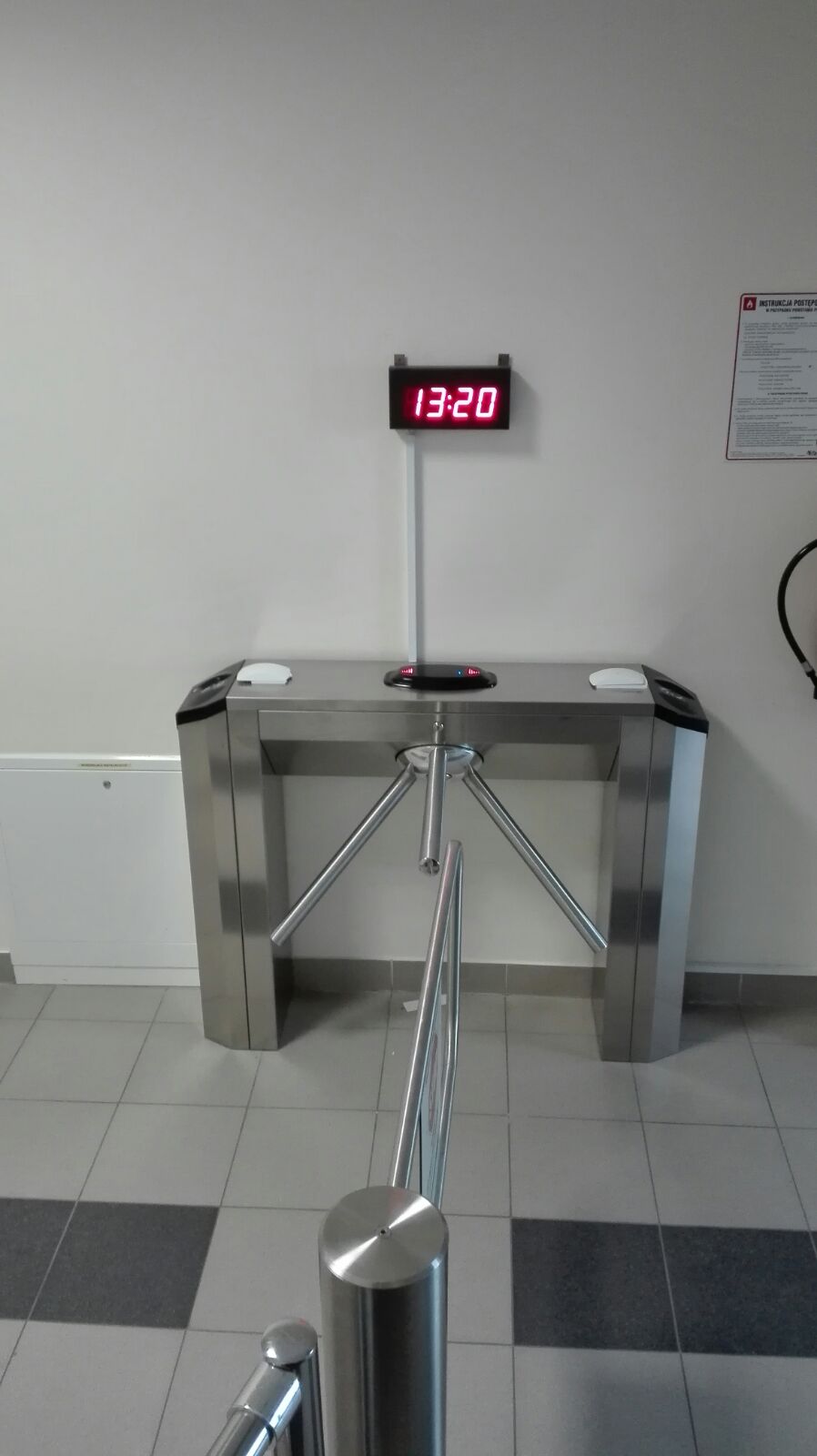

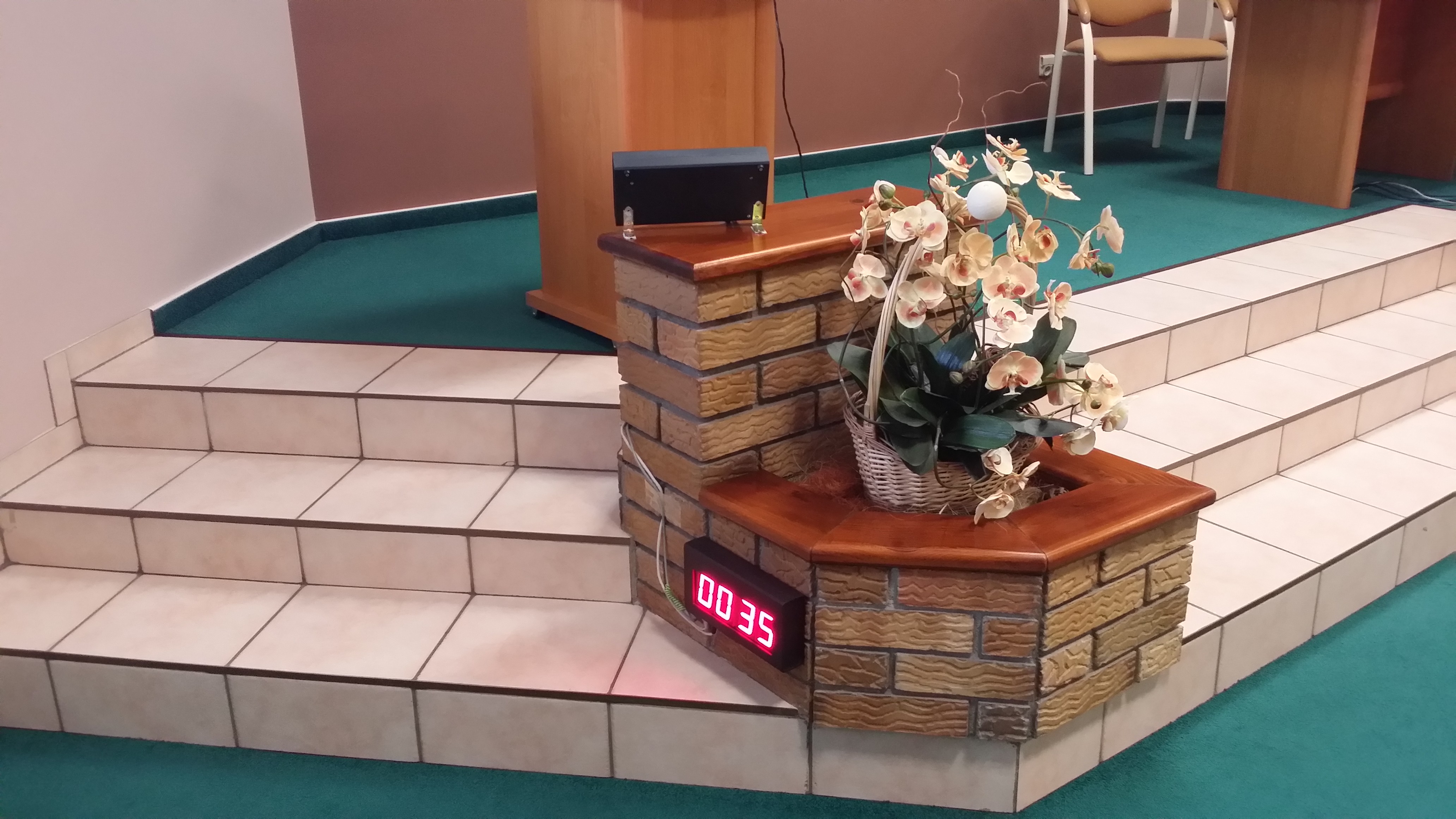

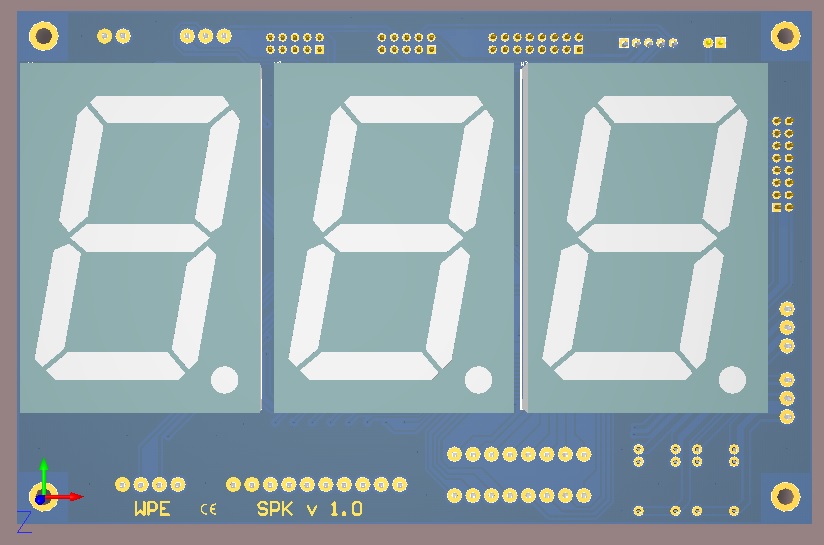

Zegar RS485

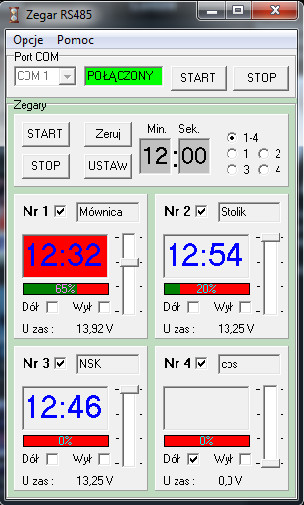

Zegar RS485 pełni funkcję inteligentnego stopera lub zegara czasu rzeczywistego, którym zarządzamy z poziomu komputera. Dzięki zastosowaniu magistrali RS485 możemy za pośrednictwem kabla UTP połączyć w jedną sieć do 4 zegarów i rozmieścić je na dużych odległościach.









Parametry Zegara RS485:



  • duże czytelne cyfry o wielkości 57mm

  • zdalne sterowanie za pośrednictwem magistrali RS485

  • regulacja jasności wyświetlacza

  • zdalna kontrola napięcia zasilania każdego zegara

  • funkcja stoper/zegar RTC

  • wbudowany układ RTC

  • funkcja bootloadera czyli wymiana firmware

  • temperatura pracy -40 do +85

  • zasilanie DC +9 - 24V / 280mA

  • wymiary zewnętrzne 258mm x 128mm x 47mm

Instrukcja instalacji i obsługi

Firmware v 2.5

Program Zegar    v 2.5 (ZIP)

USB Driver (ZIP)




Zegar SMED





Parametry Zegara SMED:



  • duży czytelny wyświetlacz 110mm

  • aluminiowa obudowa

  • wbudowany akumulator 12V                                                (praca bezprzewodowa)

  • nadzór rozładowania akumulatora

  • stoper

  • alarm

  • zegar RTC

  • temperatura pracy -40 do +85

  • zasilanie 230V AC/ 50mA






Program MT-1 konfig v 2.0 dla MT1 v 2.0 (ZIP)

Instrukcja instalacji i obsługi MT1 v 2.0

Firmware v 1.4 do MT-1 v 1.0

Firmware v 2.0 do MT-1 v 2.0

SGSM Firmware v2.0 modem SIMCOM

SGSM jako

 mini centralka alarmowa
